Střešní prostup – rozměrový výkres
KL60
Střešní prostup
Požárně odolný střešní prostup EI60

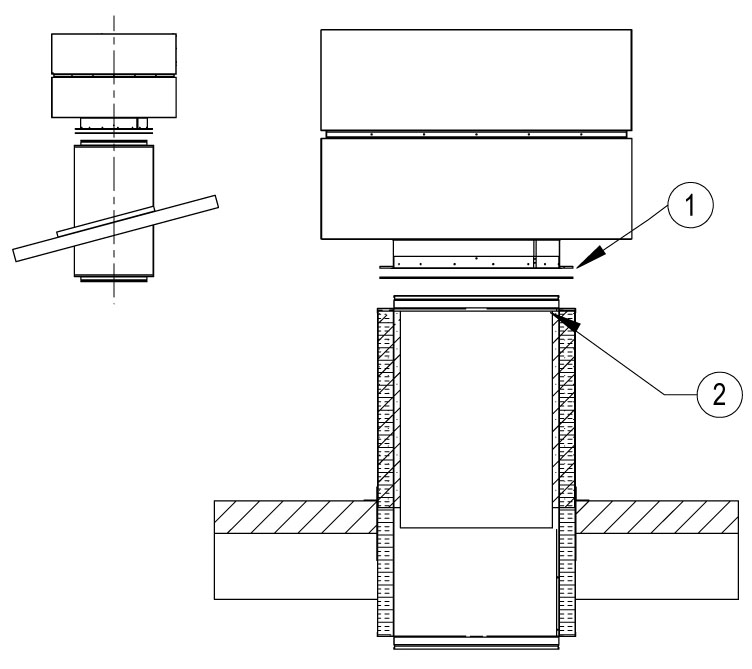

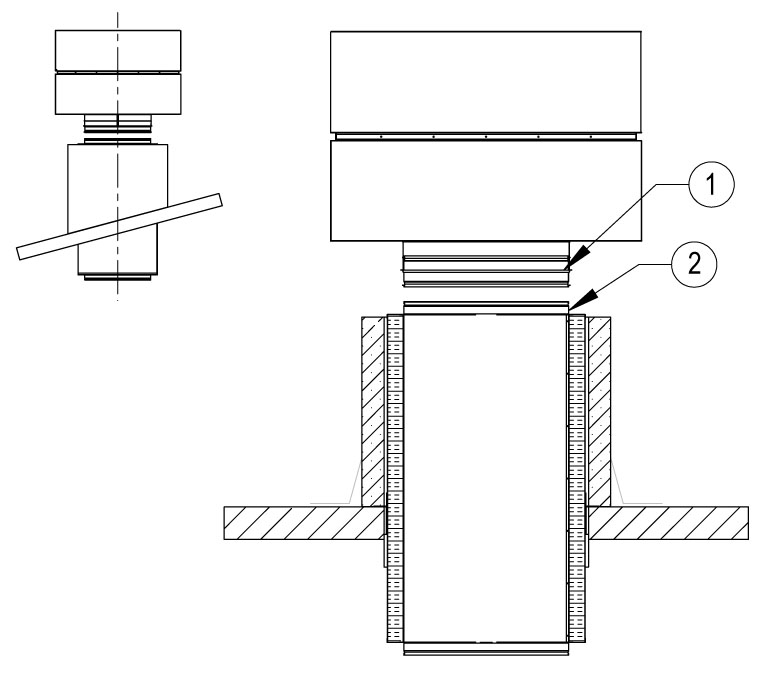

Střešní prostup KL60 propojuje střešní hlavici (OTSO / KONTIO) se střešní konstrukcí a zajišťuje požární odolnost EI60. Vyrábí se v továrně, chráněný před počasím, s požární izolací PAROC Hvac Fire Slab. Horní připojení vždy odpovídá velikosti a modelu připojení hlavice; spodní konec lze provést jako přírubu (L), nákružek (S) nebo spojku (IT). Dodává se v průměrech Ø 125–1250 mm; požární třídu lze zvolit KL30 (EI30), KL60 (EI60) nebo KL120 (EI120).
Požární třída
KL30 (EI30)
KL60 (EI60)
KL120 (EI120)
Požární izolace
PAROC Hvac Fire Slab, tl. 60 mm
Dokumenty ke stažení
české překlady originály výrobce
Návrh a BIM
Podklady výrobce
Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Požární třída | KL30 (EI30) KL60 (EI60) KL120 (EI120) |
| Požární izolace | PAROC Hvac Fire Slab, tl. 60 mm |
| Průměry | Ø 125–1250 mm |
| Spodní připojení | příruba (L) nákružek (S) spojka (IT) |
| Kompatibilita | střešní hlavice Climecon OTSO, KONTIO |
| Provedení | tovární výroba, chráněná před počasím |
Materiály a barvy
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| KL60-125 | Ø 125 mm | 8 441 Kč | |
| KL60-160 | Ø 160 mm | 9 129 Kč | |
| KL60-200 | Ø 200 mm | 10 532 Kč | |
| KL60-250 | Ø 250 mm | 12 648 Kč | |
| KL60-315 | Ø 315 mm | 14 765 Kč | |
| KL60-400 | Ø 400 mm | 16 856 Kč | |
| KL60-500 | Ø 500 mm | 25 271 Kč | |
| KL60-630 | Ø 630 mm | 27 821 Kč | |
| KL60-800 | Ø 800 mm | 37 919 Kč | |
| KL60-1000 | Ø 1000 mm | 46 334 Kč | |
| KL60-1250 | Ø 1250 mm | 54 774 Kč |
