OTSO
OTSO
Střešní hlavice
Střešní hlavice

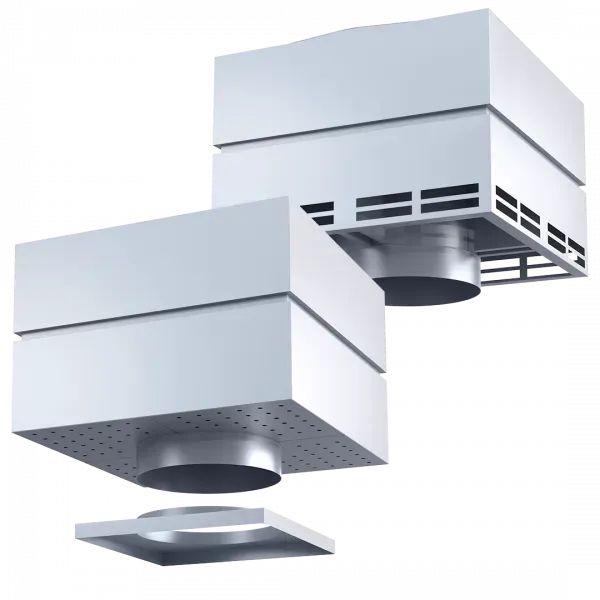

Střešní hlavice OTSO pro odvod i přívod vzduchu představují skandinávský design a jsou testované v náročných severských klimatických podmínkách. Společně se střešními hlavicemi KONTIO tvoří elegantní celek s jednotným stylem; hlavice OTSO mají vždy kruhové připojení. Hlavice mají hranatý tvar – drážka uprostřed pláště zpevňuje vnější plášť a dává konstrukci mimořádnou tuhost. Konstrukční výška je velmi nízká, což snižuje zatížení větrem a zlepšuje vzhled; vodorovná drážka uprostřed opticky člení jinak jednolitou konstrukci, takže hlavice působí ještě subtilněji. Povrchová úprava hlavic Climecon splňuje třídu korozní agresivity C4 a spolehlivě odolává i nejnáročnějším klimatickým podmínkám.
Provedení
odvod (U) i přívod (S)
Tvar
hranatý, plášť vyztužený drážkou
Dokumenty ke stažení
české překlady originály výrobce
Návrh a BIM
Nízký profil, skandinávský design
Velmi nízká konstrukční výška a vodorovná drážka uprostřed snižují zatížení větrem a dávají hlavici subtilní, elegantní vzhled.
Mimořádně pevná konstrukce
Drážka uprostřed pláště vyztužuje vnější plášť a zajišťuje výjimečně tuhou a robustní stavbu.
Korozní odolnost C4
Povrchová úprava splňuje třídu korozní agresivity C4 a odolává i nejnáročnějším klimatickým podmínkám.
OTSO-U pro odvodní vzduch

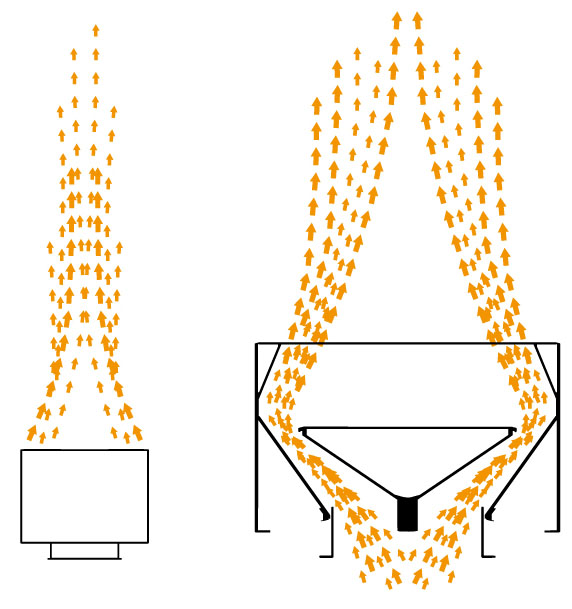

Při nízké tlakové ztrátě splňuje požadovanou rychlost vzduchu a odvádí vzduch výhradně směrem vzhůru. Pozor: je-li odvod v zimě vypnutý, je nutné odstranit nahromaděný sníh a led, aby jejich hmotnost nepoškodila konstrukci.

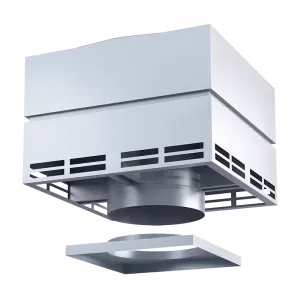

OTSO-S pro přívodní vzduch

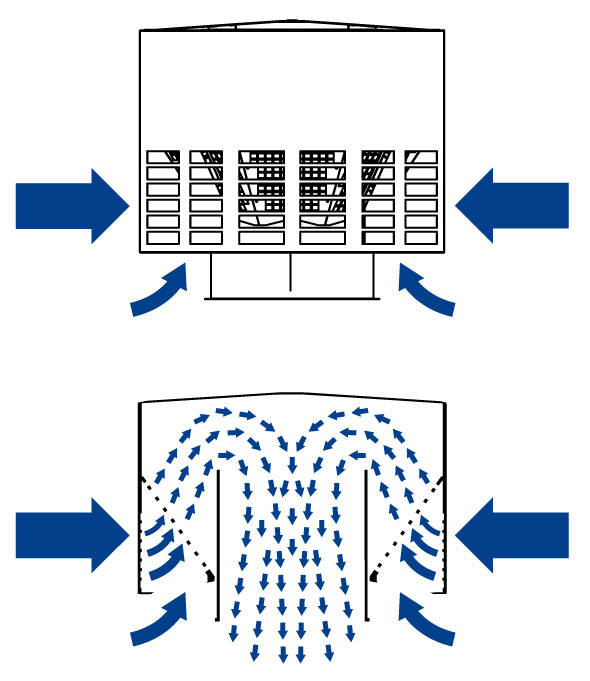

Vzduch se nasává ze stran a spodní strany hlavice. Rychlost proudění za pláštěm je velmi nízká, což dává 100% odloučení a účinně brání vnikání sněhu dovnitř.
Volitelná požární odolnost EI30/EI60/EI120
Hlavici lze osadit na požárně odolný střešní prostup KL30/KL60/KL120 (třída EI30, EI60 nebo EI120). Jako požární izolace slouží PAROC Hvac Fire Slab tl. 60 mm.
Tři způsoby připojení

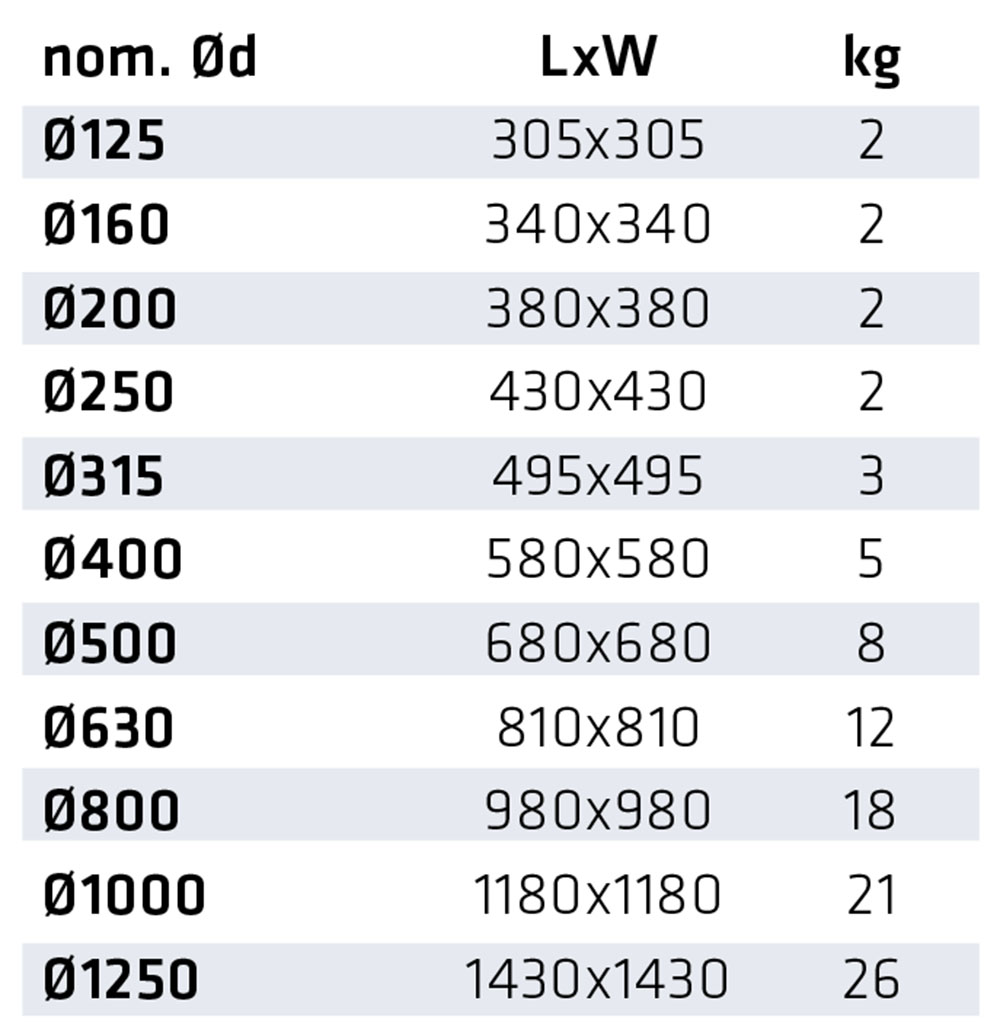

Hlavici lze připojit ochranným plechem (S), přírubou (L) nebo vnitřní spojkou (T, jen Ø < 500 mm). Ochranný plech se vyrábí v továrně na míru výřezu, takže všechny spoje mezi hlavicí a plechem jsou spolehlivě izolované proti vlhkosti.

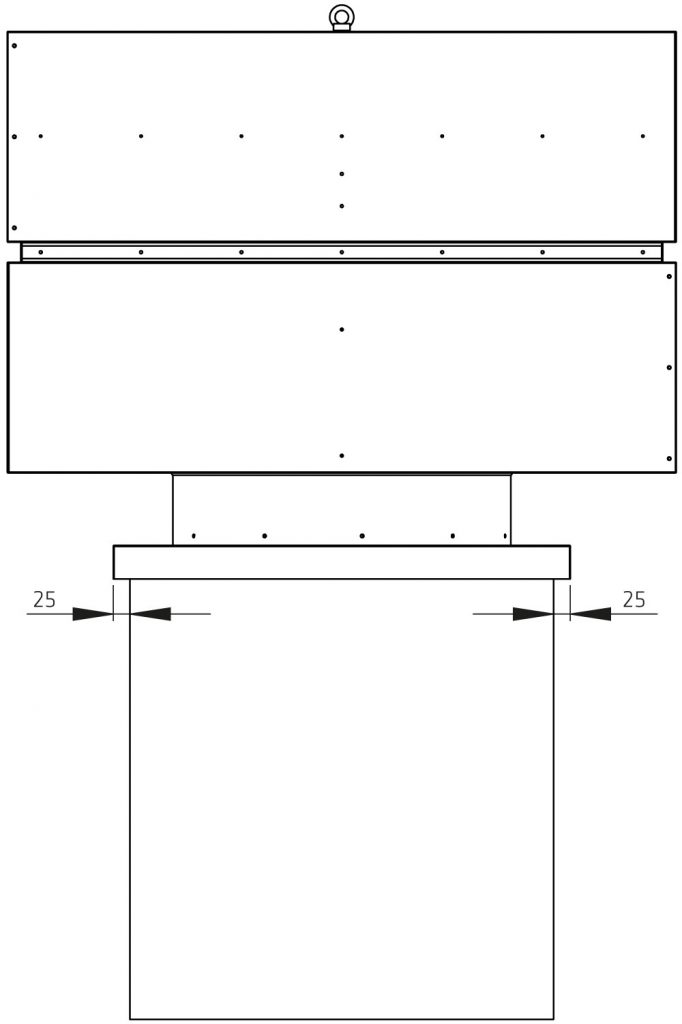

Střešní prostup z výroby
Střešní prostup Climecon se vyrábí v továrně, chráněný před počasím, přímo pro daný způsob připojení. K nosné střešní konstrukci se kotví přiloženými úhelníky L 80×80×15; horní připojení vždy odpovídá hlavici, spodní se volí zvlášť.
EPD – ověřená uhlíková stopa
Uhlíková stopa hlavic je vyčíslena v rámci environmentálního prohlášení o produktu (EPD).
Objednací kód
Příklad OTSO–U–630–ZN–S–Ma–KL60–L: 1) typ hlavice Climecon; 2) směr vzduchu (U = odvod, S = přívod); 3) velikost připojení; 4) materiál (ZN = pozink, HST = nerez, Ma = lakovaná ocel); 5) připojení (S = ochranný plech, L = příruba, T = vnitřní spojka); 6) lakování (uveďte odstín a tloušťku); 7) střešní prostup (KL30/KL60/KL120 = EI30/EI60/EI120); 8) spodní připojení prostupu (L = příruba, S = nákružek, IT = lištový spoj). K určení modelu stačí prvních pět bodů.
Podklady výrobce

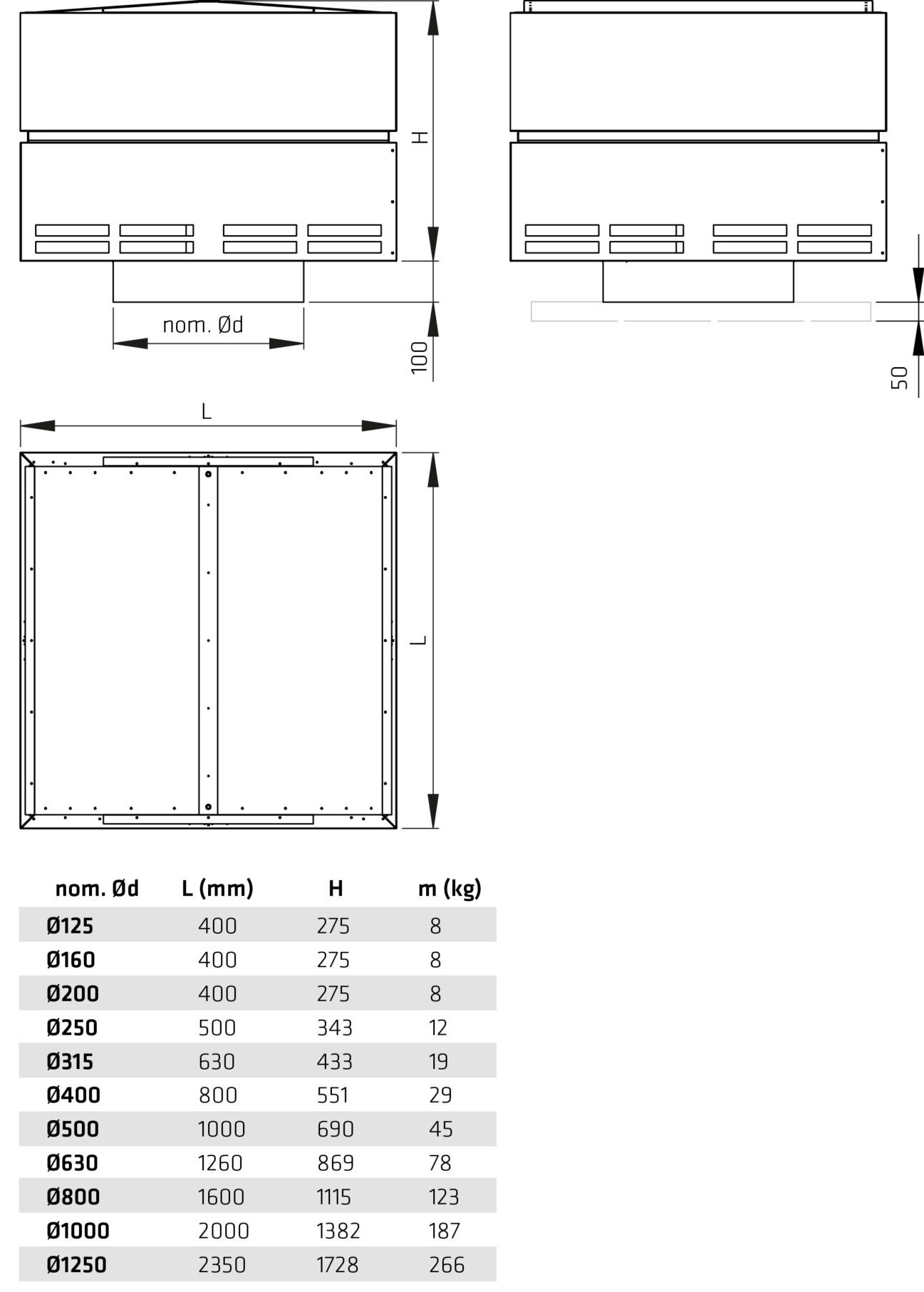

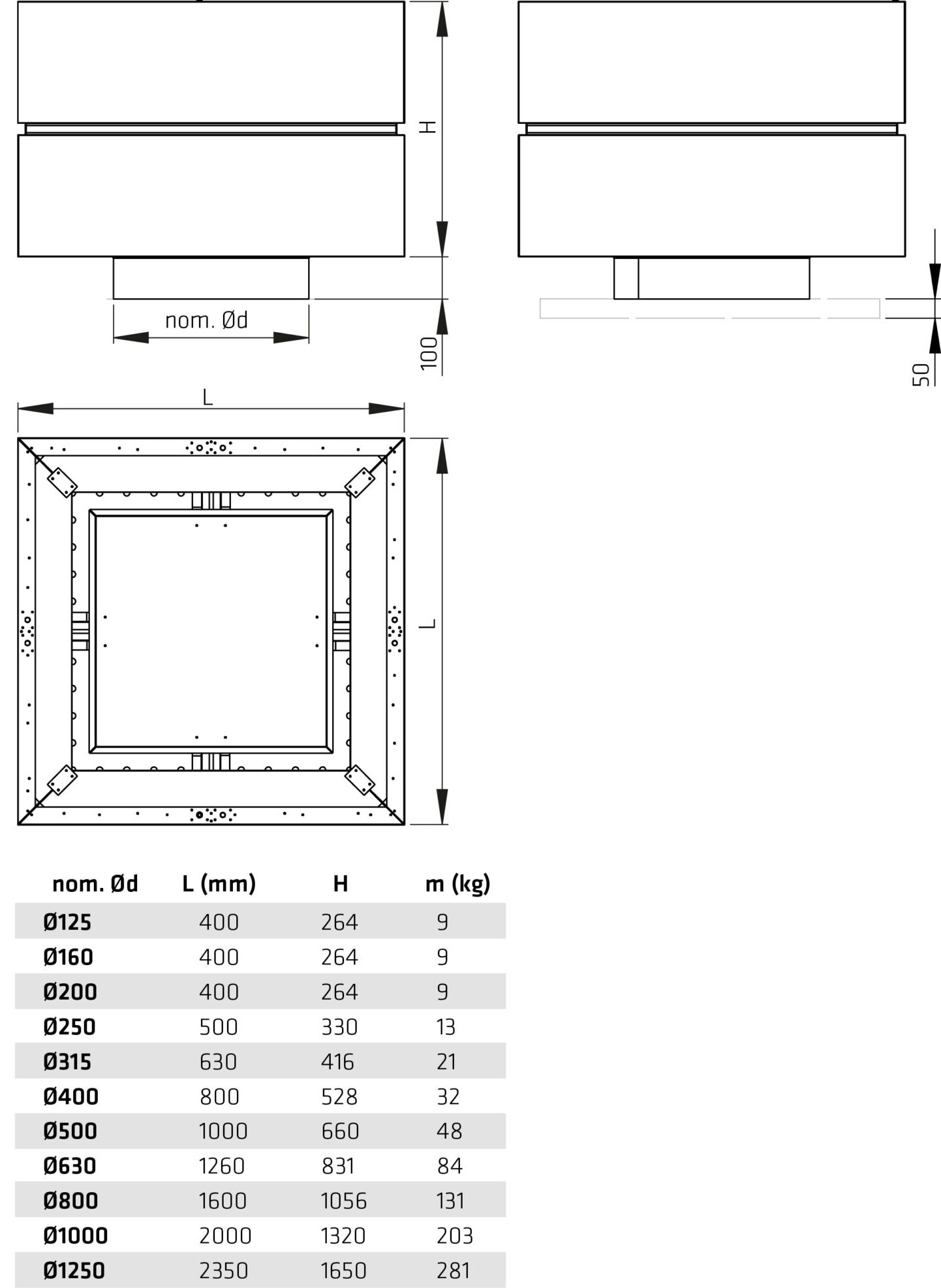

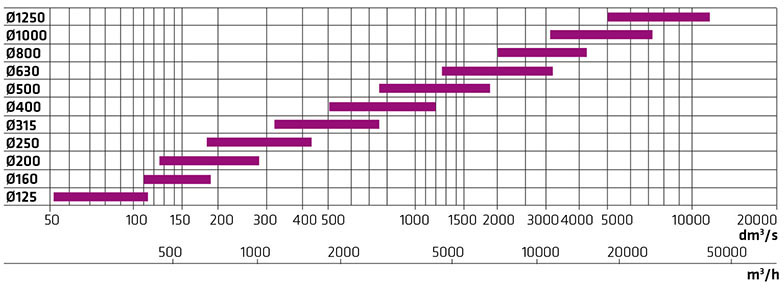

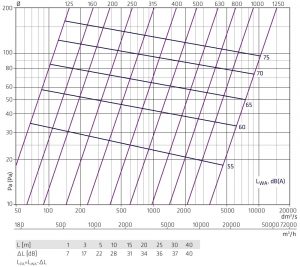

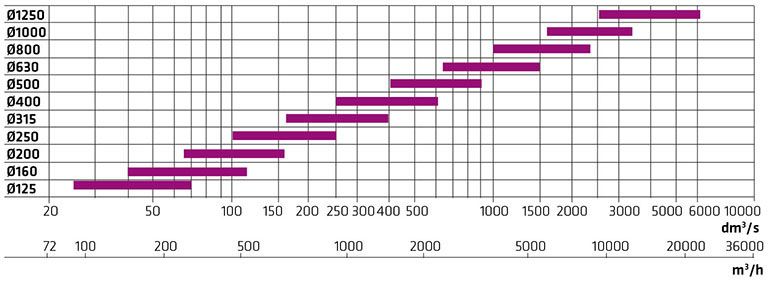

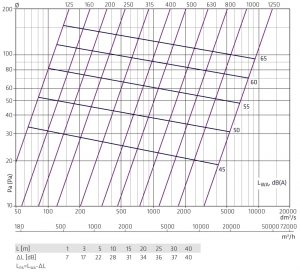

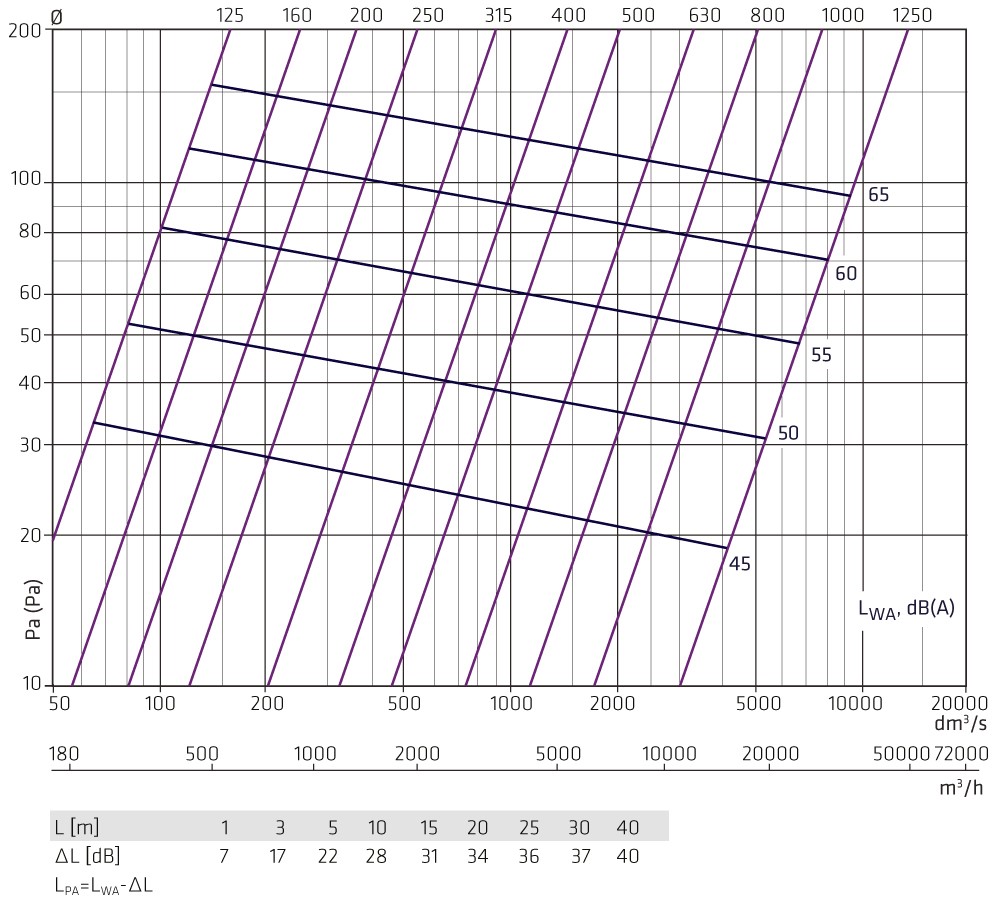

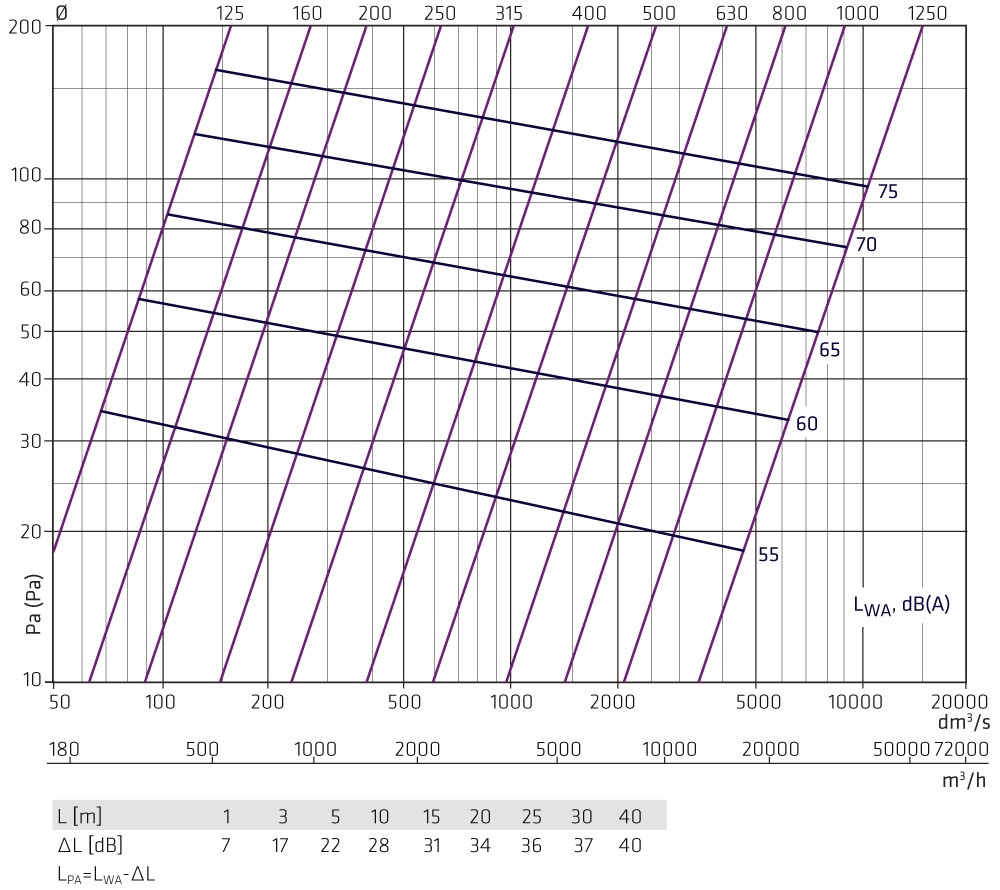

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Provedení | odvod (U) i přívod (S) |
| Tvar | hranatý, plášť vyztužený drážkou |

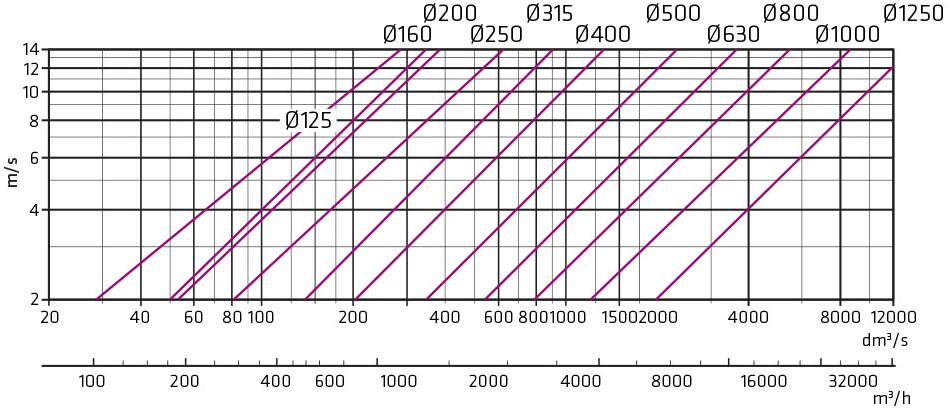

| Doporučená rychlost vzduchu (U) | 4–14 m/s |
| Tlaková ztráta (U) | < 100 Pa |
| Tlaková ztráta (S) | max. 40 Pa |
| Čelní rychlost (S) | max. 2 m/s |
| Rychlost v potrubí (S) | 2–5 m/s |
| Odloučení (S) | 100 % |
| Třída korozní odolnosti | C4 |
| Materiál | pozinkovaná ocel (ZN) nerez (HST) lakovaná ocel (Ma) |
| Připojení | ochranný plech (S) příruba (L) vnitřní spojka (T) |
| Požární třída (volitelný prostup) | EI30 EI60 EI120 |
| Požární izolace | PAROC Hvac Fire Slab, tl. 60 mm |
| Velikosti | 800×300 – 1800×1000 |
Materiály a barvy
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| 8636400 | OTSO-U 125 | 26 928 Kč | |
| 8636422 | OTSO-S 125 | 26 928 Kč | |
| 8636401 | OTSO-U 160 | 27 107 Kč | |
| 8636423 | OTSO-S 160 | 27 107 Kč | |
| 8636402 | OTSO-U 200 | 26 265 Kč | |
| 8636424 | OTSO-S 200 | 26 265 Kč | |
| 8636403 | OTSO-U 250 | 28 382 Kč | |
| 8636425 | OTSO-S 250 | 28 382 Kč | |
| 8636404 | OTSO-U 315 | 32 105 Kč | |
| 8636426 | OTSO-S 315 | 32 105 Kč | |
| 8636405 | OTSO-U 400 | 35 267 Kč | |
| 8636427 | OTSO-S 400 | 35 267 Kč | |
| 8636406 | OTSO-U 500 | 44 625 Kč | |
| 8636428 | OTSO-S 500 | 44 625 Kč | |
| 8636407 | OTSO-U 630 | 54 086 Kč | |
| 8636429 | OTSO-S 630 | 54 086 Kč | |
| 8636408 | OTSO-U 800 | 81 116 Kč | |
| 8636430 | OTSO-S 800 | 81 116 Kč | |
| 8636409 | OTSO-U 1000 | 115 694 Kč | |
| 8636431 | OTSO-S 1000 | 115 694 Kč | |
| 8636410 | OTSO-U 1250 | 154 658 Kč | |
| 8636432 | OTSO-S 1250 | 154 658 Kč |
