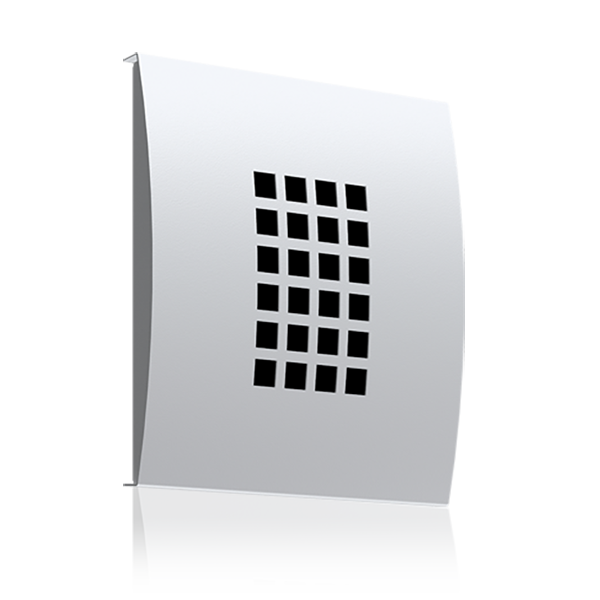

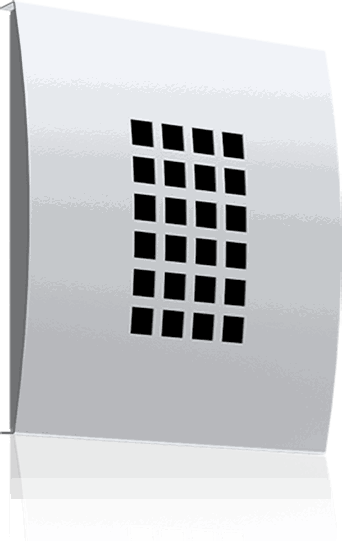

PINODq

Odvodní ventil · Ø 100–160

Výjimečný design v nejmenším balení.

Stylový odvodní ventil PINODq nabízí výjimečný design v jedinečně malém provedení. PINO je jedním z nejmenších technicky proveditelných odvodních ventilů pro viditelnou montáž. Hodí se do novostaveb i rekonstrukcí a dotváří interiérový design prostoru.

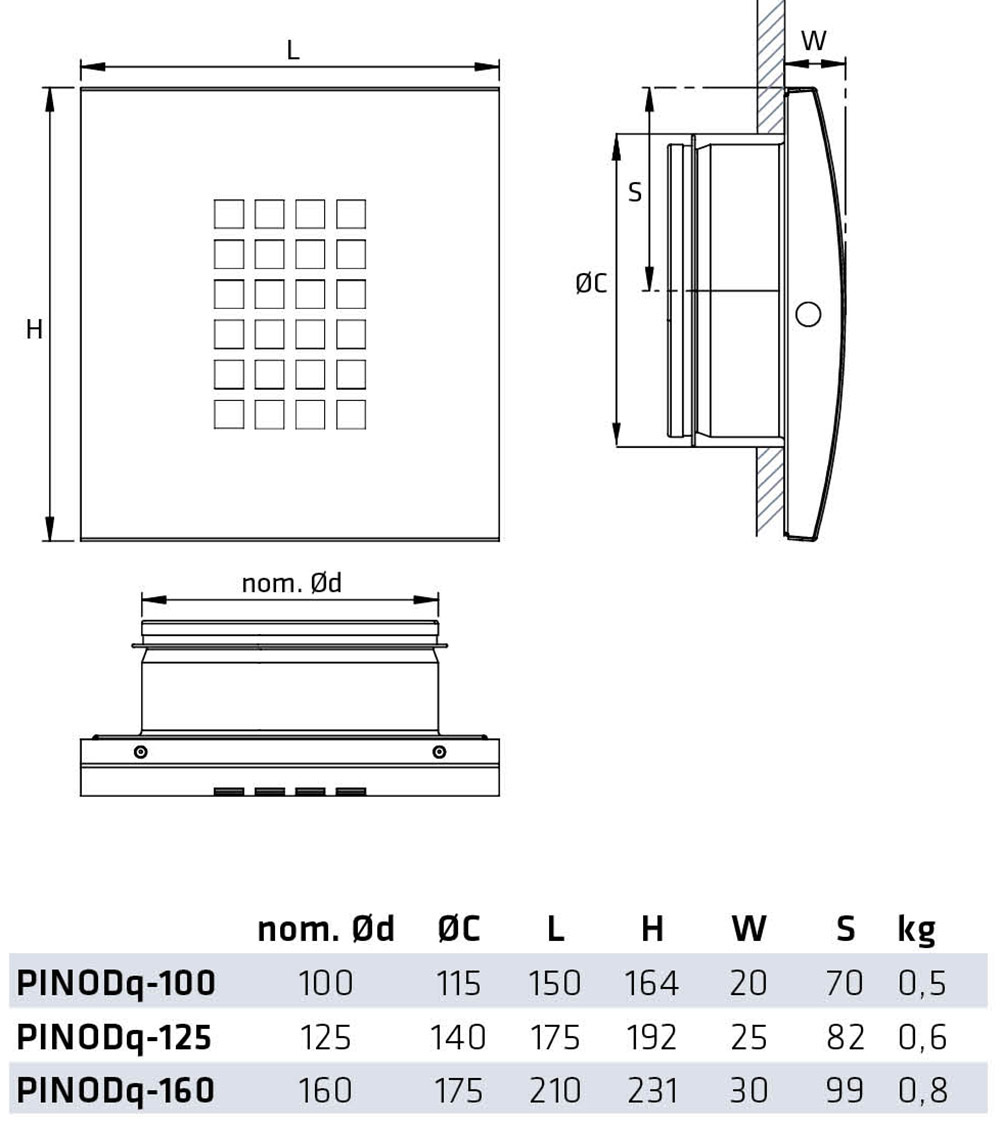

Připojovací rozměr

Ø 100–160 mm

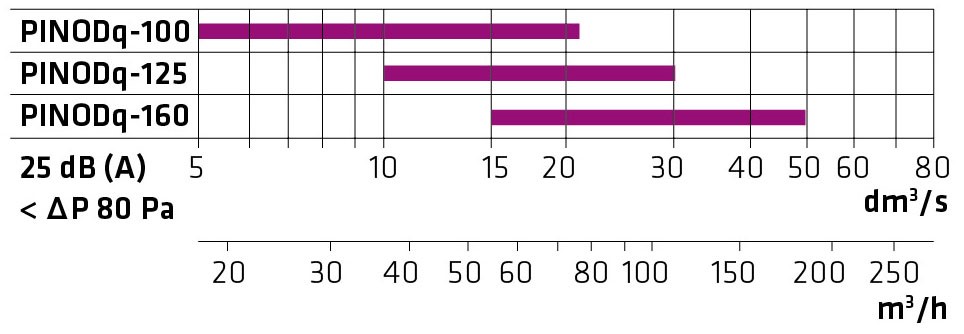

Průtok vzduchu

18–180 m³/h (5–50 l/s)

⬇ Katalogový list (PDF)

Návrh a BIM

Koupit na e-shopu ↗Návrhový software: Vent.X ↗BIM knihovna (Revit) · MagiCloud ↗

PINO je jedním z nejmenších technicky proveditelných odvodních ventilů, které lze instalovat na viditelné místo. Prvek vznikl jako doplněk řady přívodních ventilů TINO, s nimiž jej lze kombinovat – stejně jako s jakýmkoli jiným přívodním ventilem. Odvodní ventily jsou k dispozici ve vypouklém (PINODq), nebo vydutém provedení (PINOCq). Charakteristickými rysy řady PINO jsou spolehlivé měření a rychlá, přesná regulace. Prvky se hodí do novostaveb i rekonstrukcí; stylový odvodní ventil se tak stává součástí interiérového designu. PINODq-100 a PINODq-125 fungují jako omezovače šíření kouře.

Miniaturní provedení

jeden z nejmenších viditelných odvodních ventilů.

Nízká hladina hluku

a snadné čištění.

Dvě tvarování

vypouklé PINODq / vyduté PINOCq.

Přesná regulace

spolehlivé měření, rychlé a přesné nastavení.

Omezovač kouře

velikosti 100 a 125.

MagiCAD

k dispozici v návrhovém softwaru MagiCAD.
