RINO

RINO

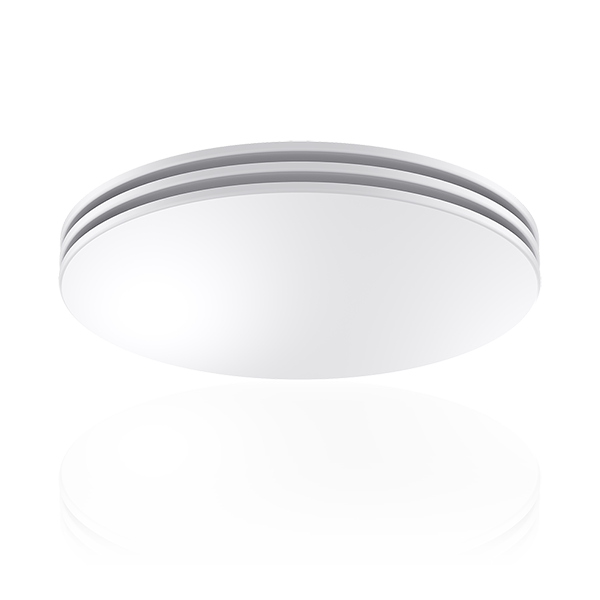

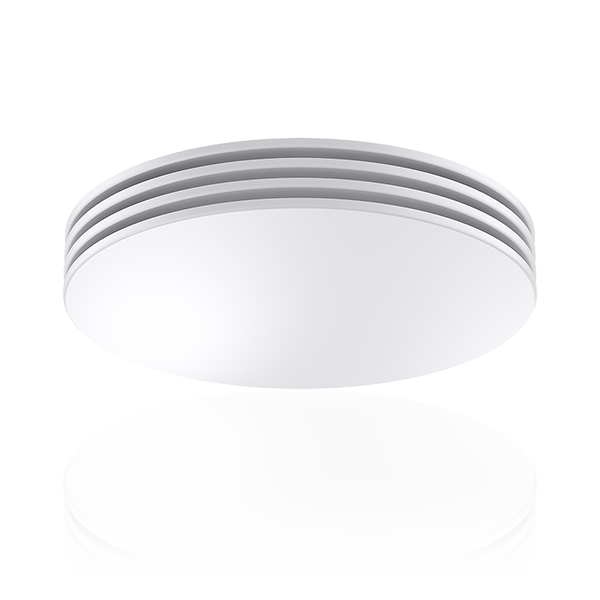

Talířový ventil · přívod

Nový standard vzhledu stropních ventilů.

Elegantní RINO určuje svým jedinečným designem nový standard vzhledu stropních difuzorů. Je nízký, malý v průměru – a bez kompromisů ve výkonu. Řada zahrnuje přívodní RINO, odvodní RINOi a saunový RINO-S ve shodném designu.

Připojovací rozměr
Ø 100 / 125 / 160 mm
Průtok vzduchu
25–108 m³/h (7–30 l/s)

Dokumenty ke stažení

české překlady originály výrobce
⬇ Katalogový list (PDF)⬇ Návod k montáži a seřízení⬇ Návod k montáži a seřízení (originál)⬇ Environmentální prohlášení (EPD)

Návrh a BIM

Koupit na e-shopu ↗Návrhový software: Vent.X ↗BIM knihovna (Revit) · MagiCloud ↗

RINO vyniká ve srovnání s ostatními stropními difuzory na trhu. Funkční design lahodící oku doplňují vynikající vzduchotechnické a akustické vlastnosti – RINO pracuje plynule, tiše a bez průvanu. Přesná a spolehlivá regulace. Regulační mechanismus RINO je svého druhu jedinečný: průtok se jednoznačně nastavuje magnetickými páskami a zůstává tak, jak byl navržen a seřízen – v provozu i při údržbě. Směrovatelné vyústění. Samostatně objednávaným směrovacím dílem (deflektorem) lze vyústění nasměrovat do 240° – přívodní ventil pak lze umístit například ke stěně nebo do rohu místnosti. Udržuje strop čistý. Výjimečný tvar a konstrukce RINO účinně brání usazování nečistot kolem stropního difuzoru.

Vysoký směšovací poměr
široké vyústění proudu, rovnoměrné provětrání.
Nová nižší konstrukce
menší a nižší tělo bez ztráty výkonu.
Čistý strop
tvar bránící usazování nečistot kolem ventilu.
Spolehlivé měření
rychlá a přesná regulace magnetickými páskami.
Elegantní design
jeden vzhled pro přívod, odvod i saunu.
EPD + BIM
vypočtená uhlíková stopa; objekty v MagiCAD.

Podklady výrobce

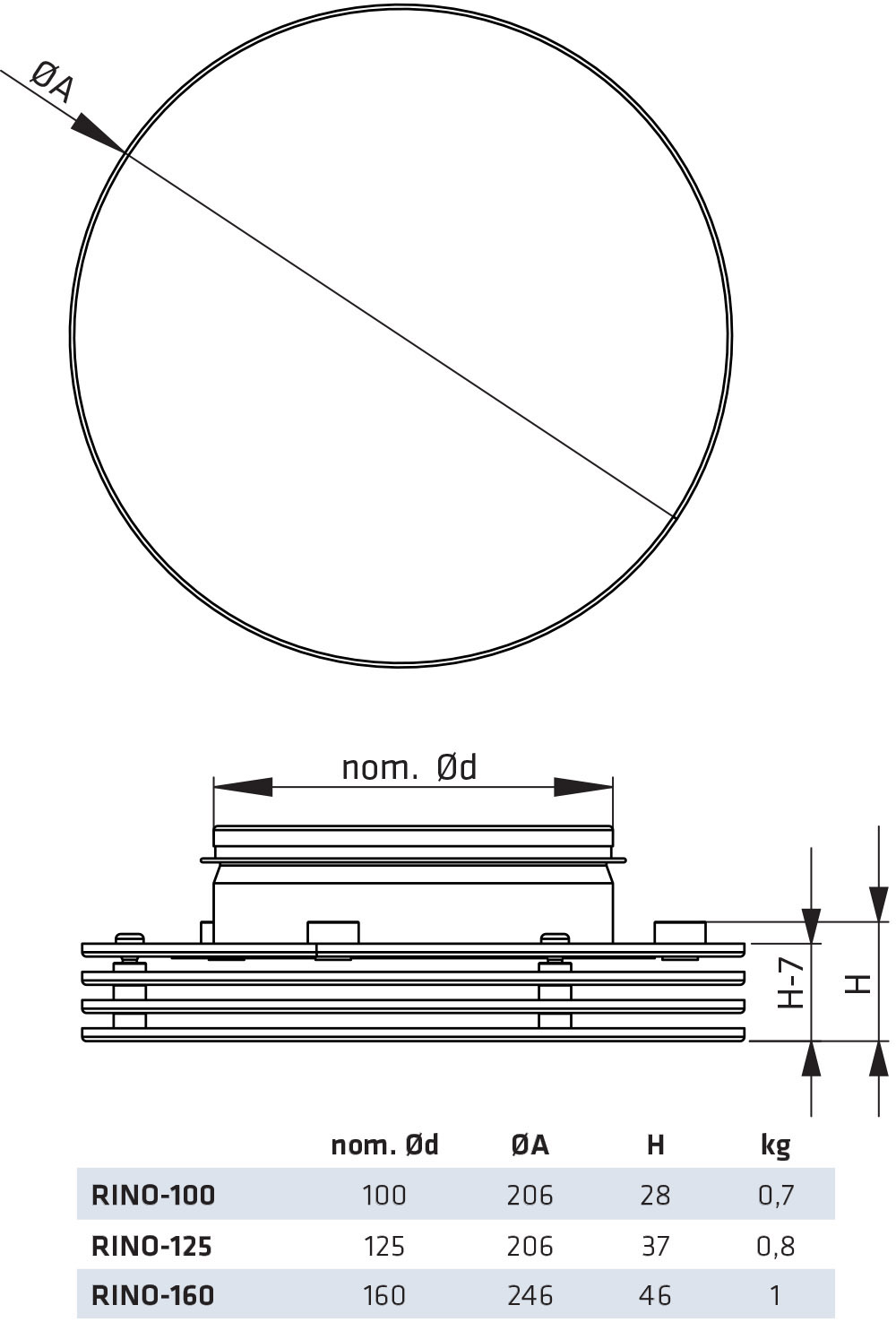

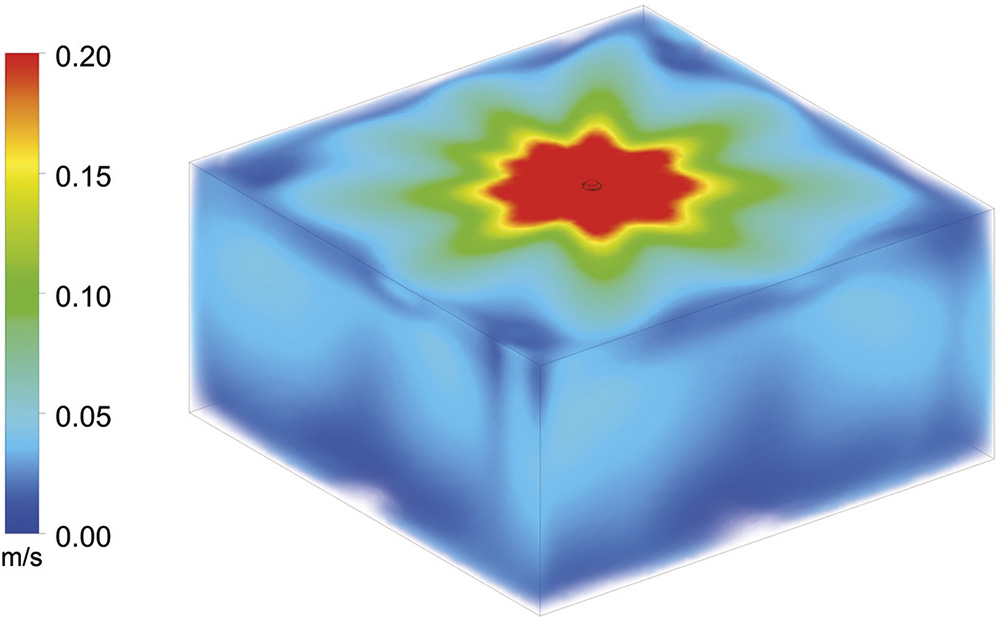

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.

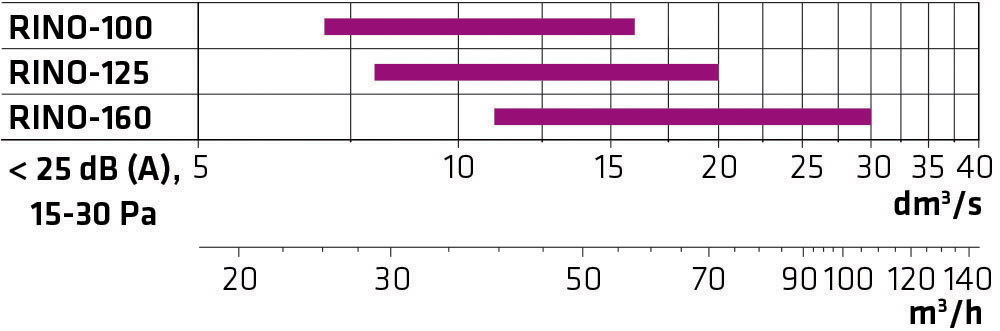

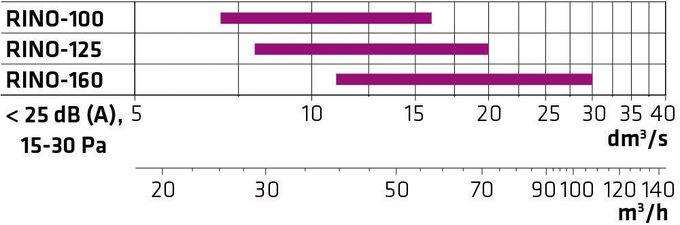

Quick guide – RINO (přívod)
Quick guide – RINO (přívod)

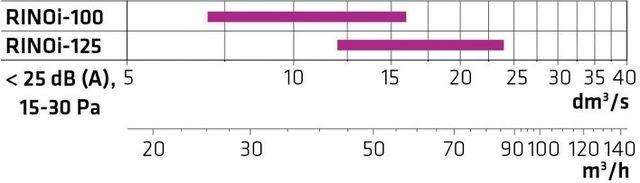

Quick guide – RINOi (odvod)
Quick guide – RINOi (odvod)

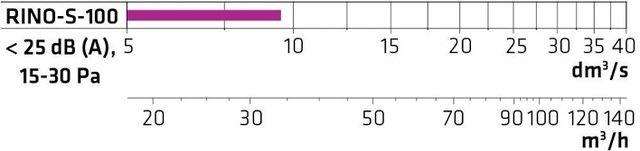

Quick guide – RINO-S (sauna)
Quick guide – RINO-S (sauna)

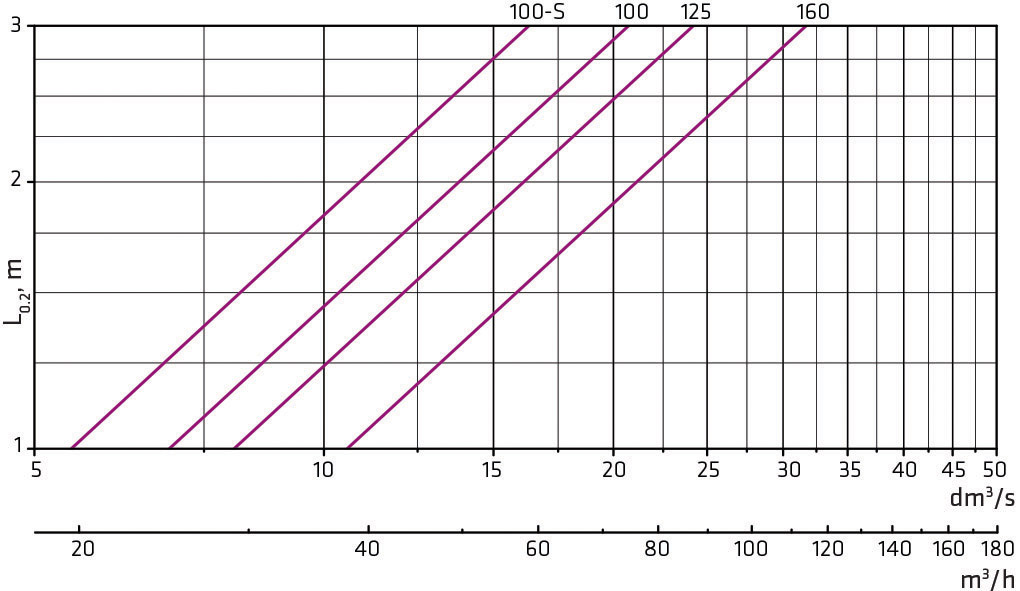

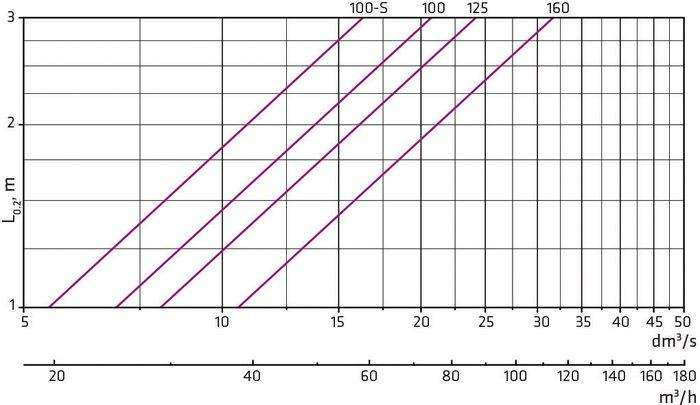

Dosah proudu – 360°
Dosah proudu – 360°

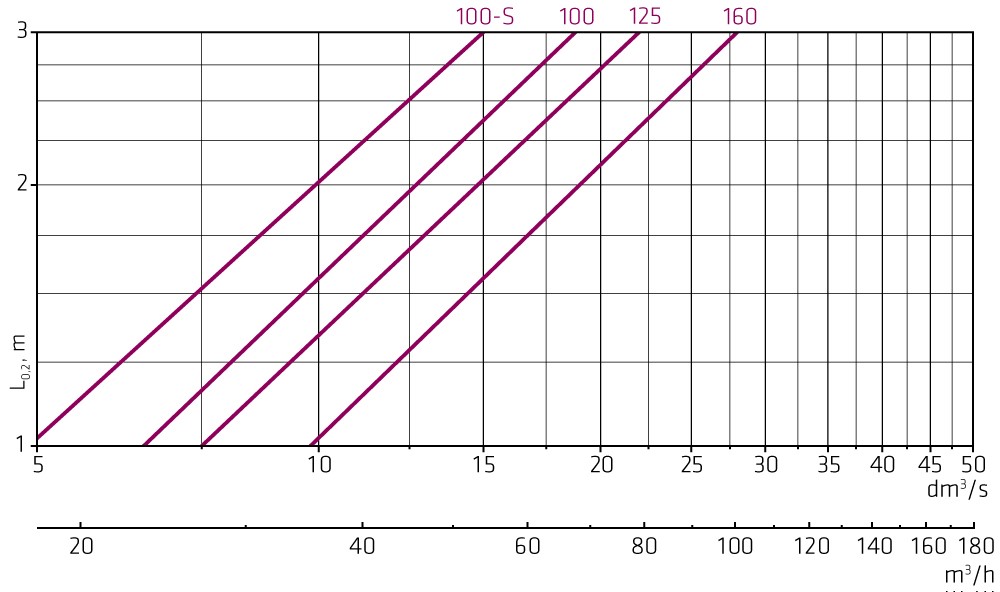

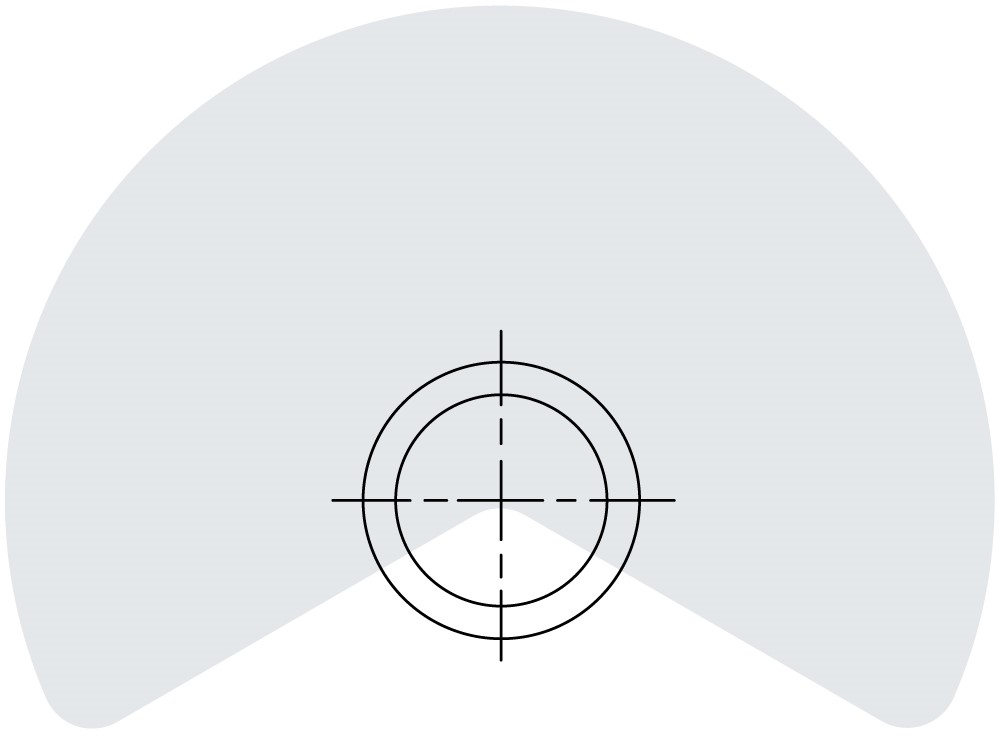

Dosah proudu – 240°
Dosah proudu – 240°

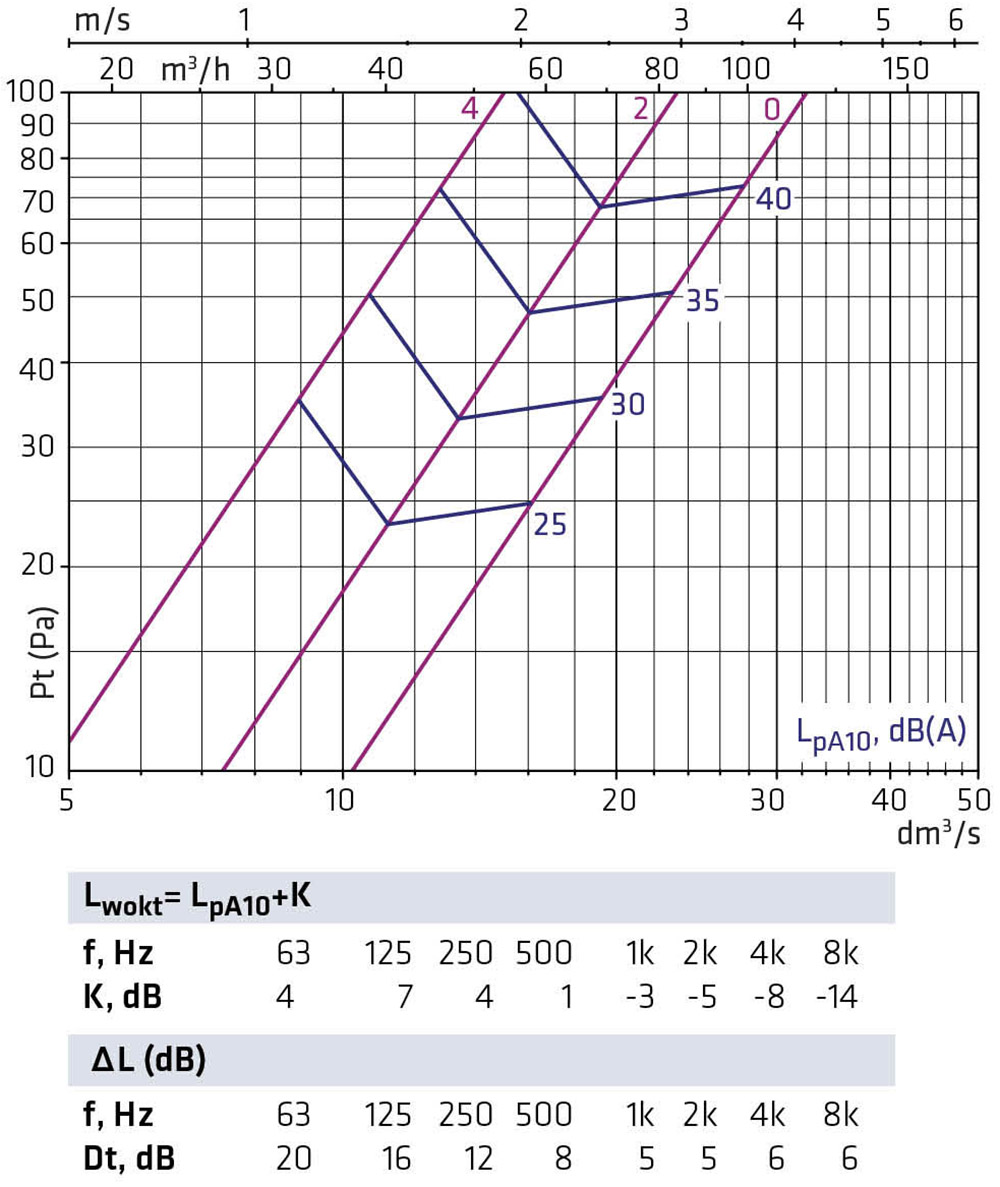

RINO-100
RINO-100

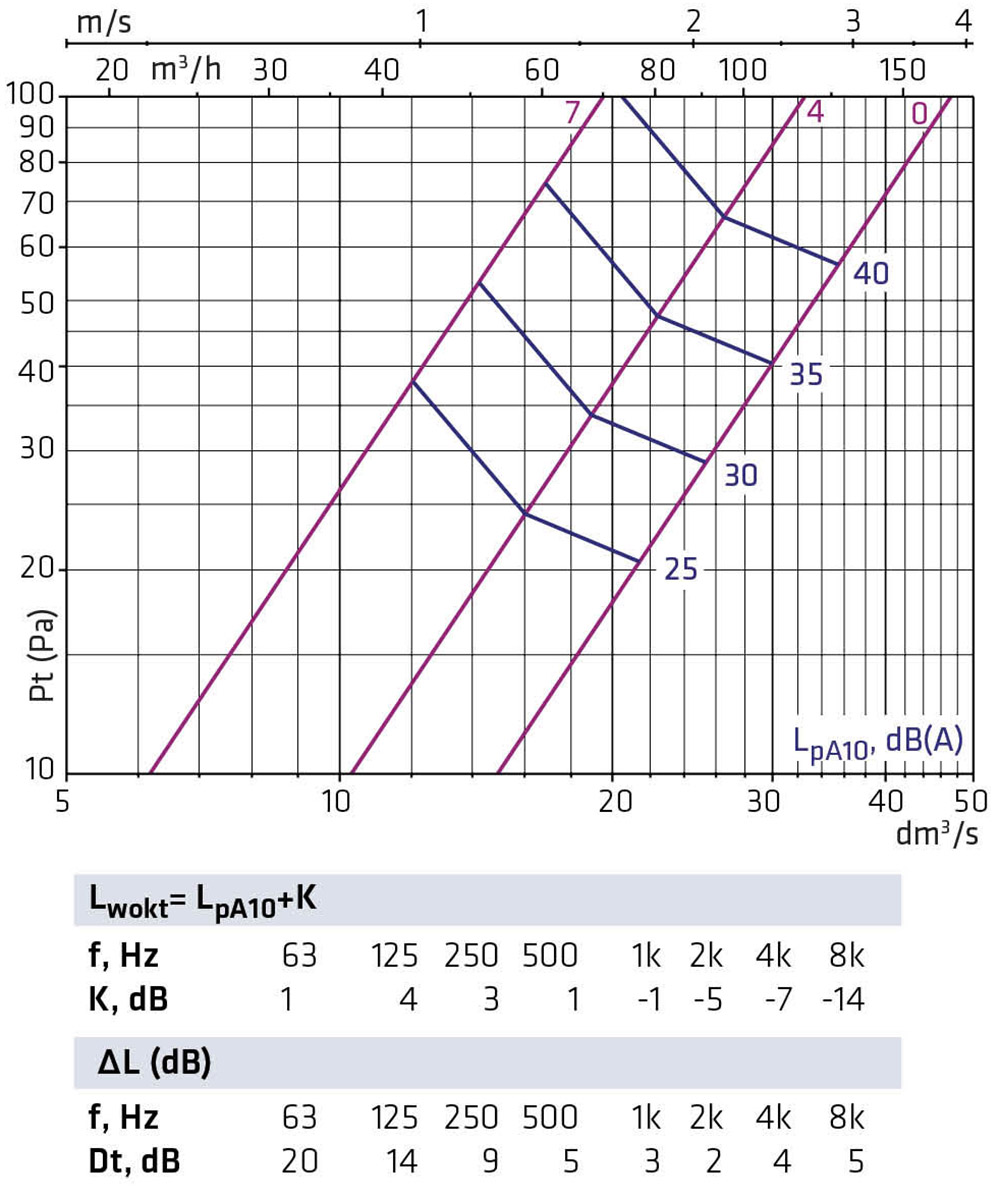

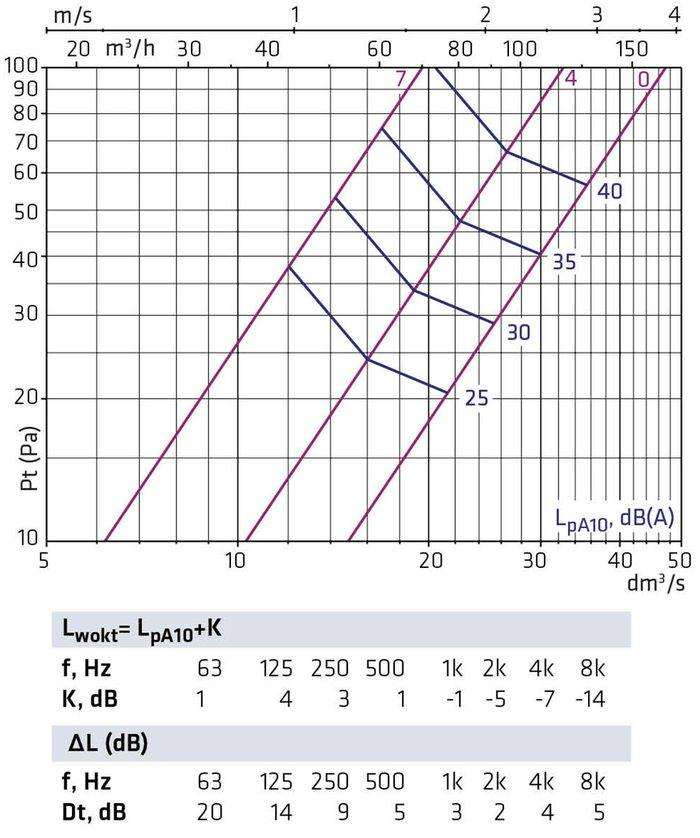

RINO-125
RINO-125

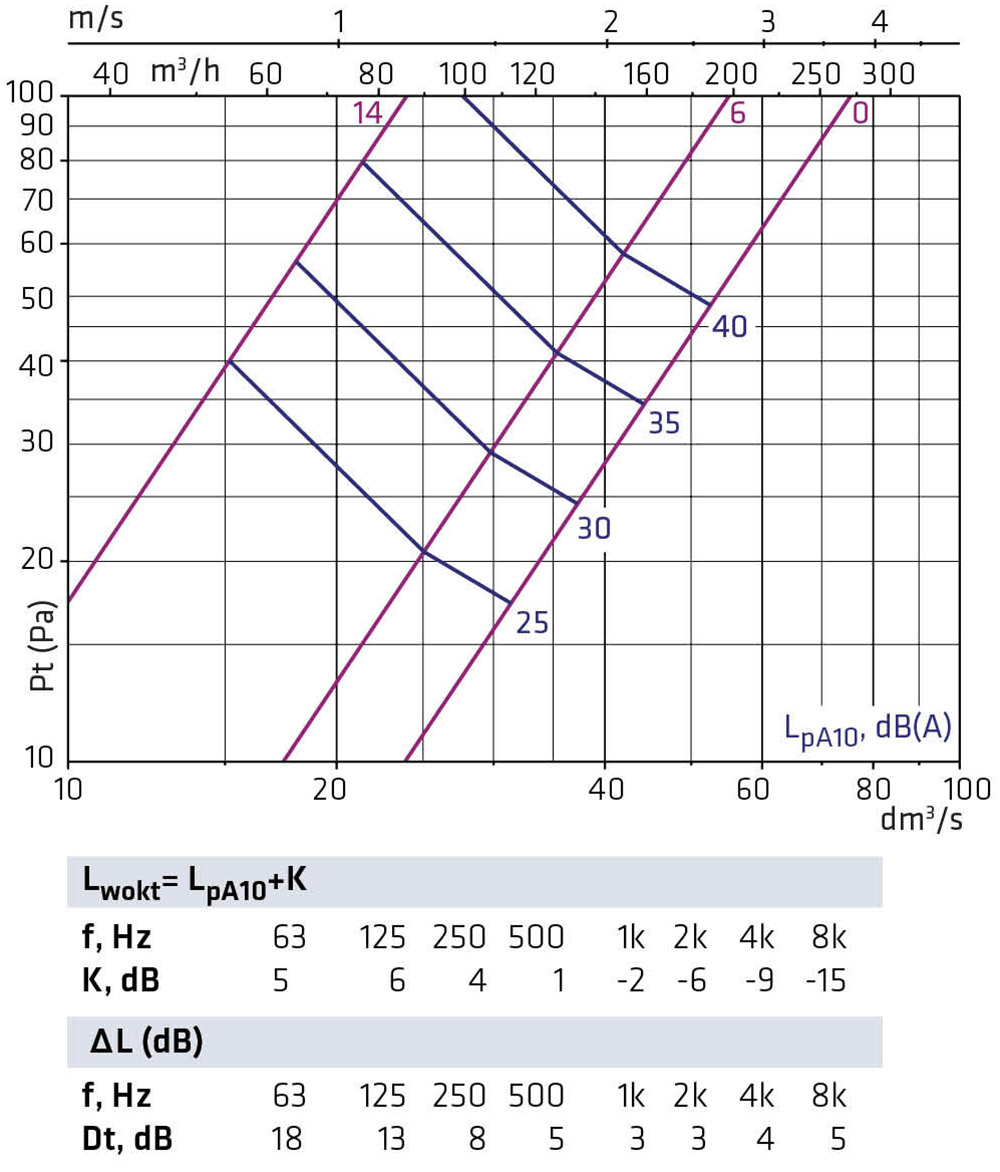

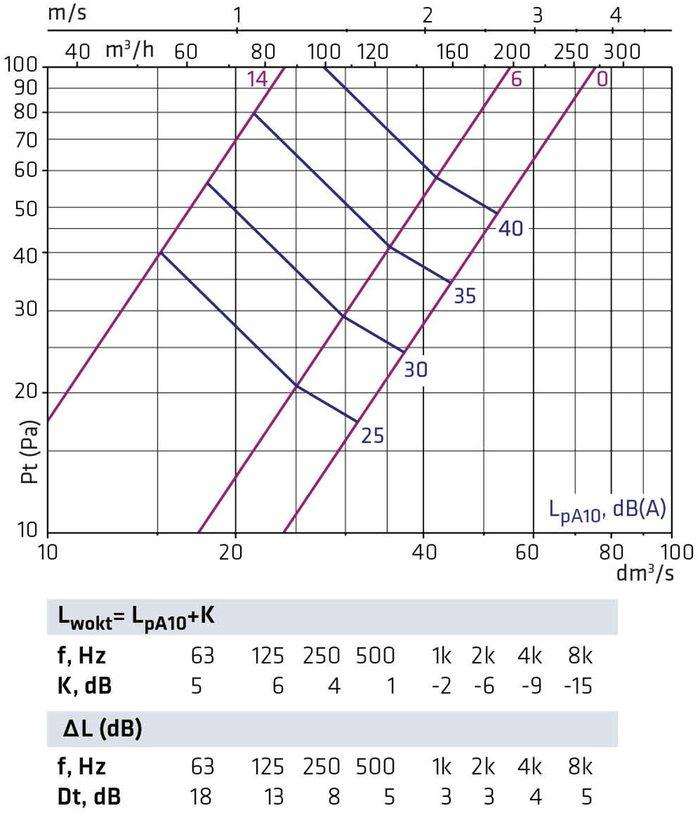

RINO-160
RINO-160
Útlum hluku
Útlum hluku

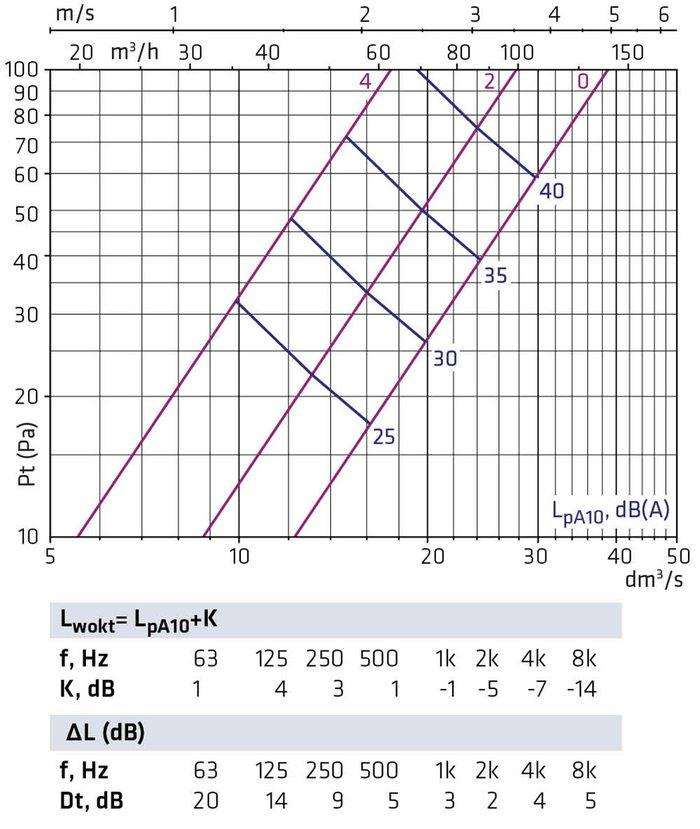

RINOi-100
RINOi-100

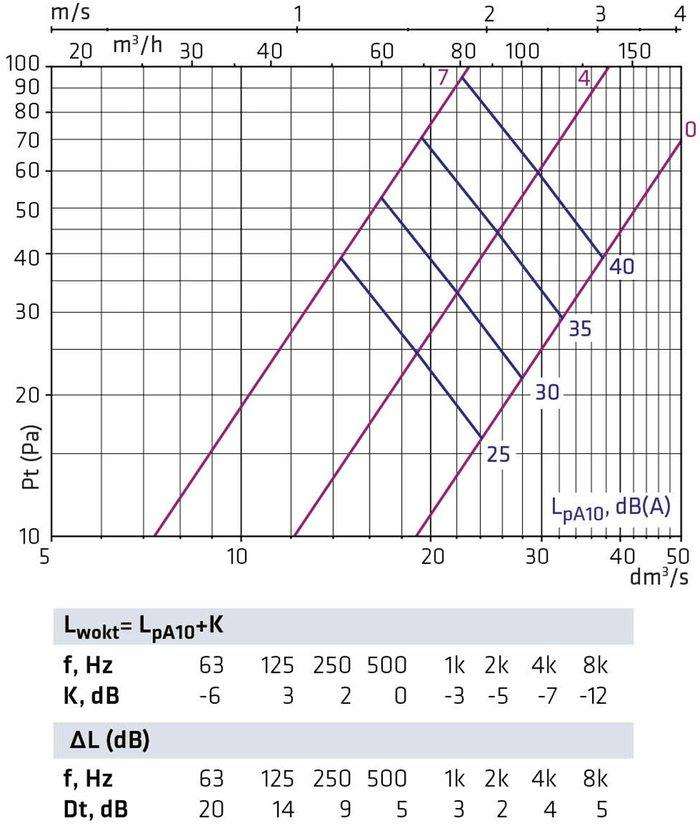

RINOi-125
RINOi-125

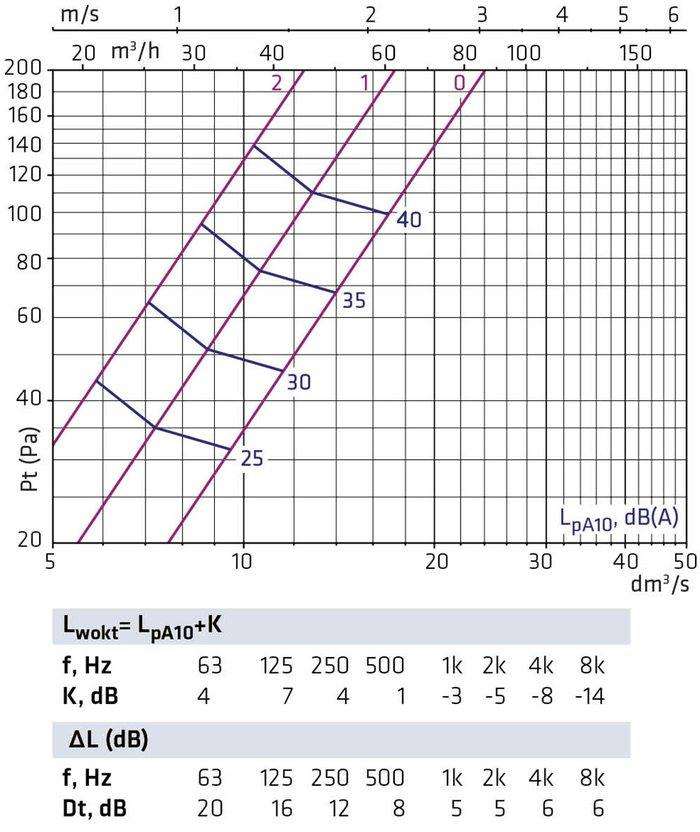

RINO-S 100
RINO-S 100
Vzduchová neprůzvučnost D n,e,w mezi místnostmi
Vzduchová neprůzvučnost D n,e,w mezi místnostmi

Technické parametry

Připojovací rozměr
Ø 100 / 125 / 160 mm
Průtok vzduchu
25–108 m³/h (7–30 l/s)
Montáž
stropní prvek
Funkce
přívod (RINO) / odvod (RINOi) / sauna (RINO-S)
Vyústění proudu
360°; se směrovacím dílem 240°
Regulace
magnetické pásky, stálé nastavení
Barvy
RAL 9016 bílá matná, RAL 9005 černá matná

Materiály a barvy

Reference

Realizace, kde je tento prvek osazený.

Cumulus MeilahtiHotel
Cumulus Meilahti
Helsinky, Finsko
Sportovní centrum GRIPSportovní centrum
Sportovní centrum GRIP
Tampere, Finsko
Kancelář PAVE ArchitectsKancelář
Kancelář PAVE Architects
Oulu, Finsko
Sněhový zámek v KemiHotel a zážitkové centrum
Sněhový zámek v Kemi
Kemi, Finsko
Kancelářská budova Swing HouseKancelářská budova
Kancelářská budova Swing House
Finsko
Obchodní centrum SaariObchodní centrum
Obchodní centrum Saari
Helsinki, Finsko
Výstava bydlení Finsko 2025Rodinné domy
Výstava bydlení Finsko 2025
Oulu, Finsko
Lapland Hotels HelsinkiHotel
Lapland Hotels Helsinki
Helsinky, Finsko
Městský dům ArcturuksenkatuRodinný dům
Městský dům Arcturuksenkatu
Kalasatama, Helsinki, Finsko
Městský dům Fiskari31Rodinný dům
Městský dům Fiskari31
Helsinki, Finsko
Designové domy (veletrh bydlení Loviisa)Rodinné domy
Designové domy (veletrh bydlení Loviisa)
Loviisa, Finsko
Městský byt UllanlinnaRezidenční byt
Městský byt Ullanlinna
Helsinki, Finsko

Ceník

KódProvedeníMOC bez DPH
8735273RINO 100 · Ø 100 · RAL 9016 bílá matná2 585 Kč
8735274RINO 125 · Ø 125 · RAL 9016 bílá matná2 805 Kč
8735275RINO 160 · Ø 160 · RAL 9016 bílá matná3 630 Kč
8735066RINO 100 · Ø 100 · RAL 9005 černá matná2 955 Kč
8735067RINO 125 · Ø 125 · RAL 9005 černá matná3 105 Kč
8735068RINO 160 · Ø 160 · RAL 9005 černá matná3 850 Kč
8735277RINOi 100 · Ø 100 · RAL 9016 bílá matná2 585 Kč
8735278RINOi 125 · Ø 125 · RAL 9016 bílá matná2 805 Kč
8735070RINOi 100 · Ø 100 · RAL 9005 černá matná2 955 Kč
8735071RINOi 125 · Ø 125 · RAL 9005 černá matná3 105 Kč
8735276RINO-S 100 · Ø 100 · RAL 9016 bílá matná3 030 Kč
8735069RINO-S 100 · Ø 100 · RAL 9005 černá matná3 790 Kč
8735181RINO 100 · deflektor pro směrování proudu (240°)375 Kč
8735182RINO 125 · deflektor pro směrování proudu (240°)375 Kč
8735183RINO 160 · deflektor pro směrování proudu (240°)375 Kč
