Name: Climecon RINOi
Brand: Climecon
Availability: InStock

RINOi

Talířový ventil · odvod

Nový standard vzhledu stropních ventilů.

Elegantní RINO určuje svým jedinečným designem nový standard vzhledu stropních difuzorů. Je nízký, malý v průměru – a bez kompromisů ve výkonu. Řada zahrnuje přívodní RINO, odvodní RINOi a saunový RINO-S ve shodném designu.

Vzduchový výkon

7–24 dm³/s, 25–86 m³/h

Připojovací rozměry

Ø 100–125 mm

Dokumenty ke stažení

české překlady originály výrobce

⬇ Katalogový list (PDF)⬇ Návod k montáži a seřízení ⬇ Návod k montáži a seřízení (originál)⬇ Environmentální prohlášení (EPD)

Návrh a BIM

Koupit na e-shopu ↗Návrhový software: Vent.X ↗BIM knihovna (Revit) · MagiCloud ↗

Čistý povrch

Výjimečný design a struktura RINOi účinně brání usazování nečistot okolo odvodního anemostatu.

Spolehlivý provoz

Funguje plynule, tiše a bez průvanu v celém rozsahu průtoku.

Jednotný design

Ladí s přívodními anemostaty řady RINO do uceleného interiéru.

Nízká konstrukční výška

Nízký a malého průměru bez kompromisů ve výkonu.

Měření a seřízení

Umožňuje spolehlivé měření a rychlé i přesné seřízení průtoku.

Interaktivní návrh

Nastavte parametry – pod nimi se aktualizuje vizualizace, diagramy i číselný souhrn.

Návrhové parametry

Připojení

Průtok vzduchu

m³/h · 11.7 l/s

Dosah proudu

Číselný souhrn

Připojení: Ø 100
Průtok vzduchu: 42 m³/h (11.7 l/s)✓
Dosah proudu L₀,₂: 1,7 m

✓ V doporučeném rozsahu

Ø 100: 25–58 m³/h ·

⚠ Orientační výpočet. Pro závazný návrh použijte nástroj Vent.X výrobce. Vent.X

Podklady výrobce

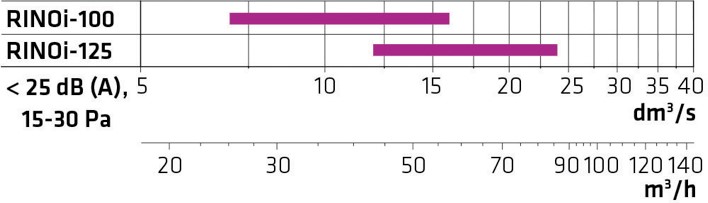

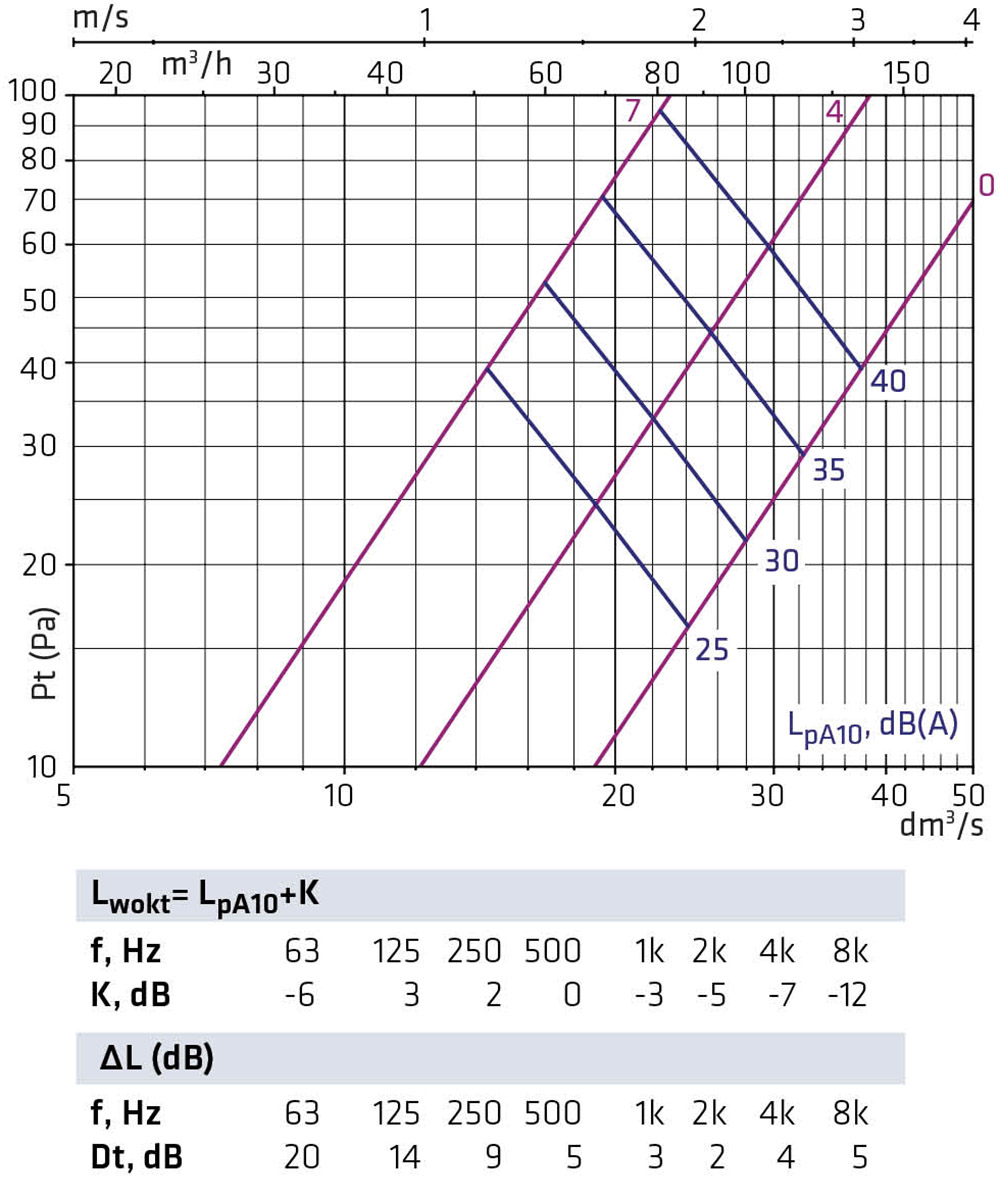

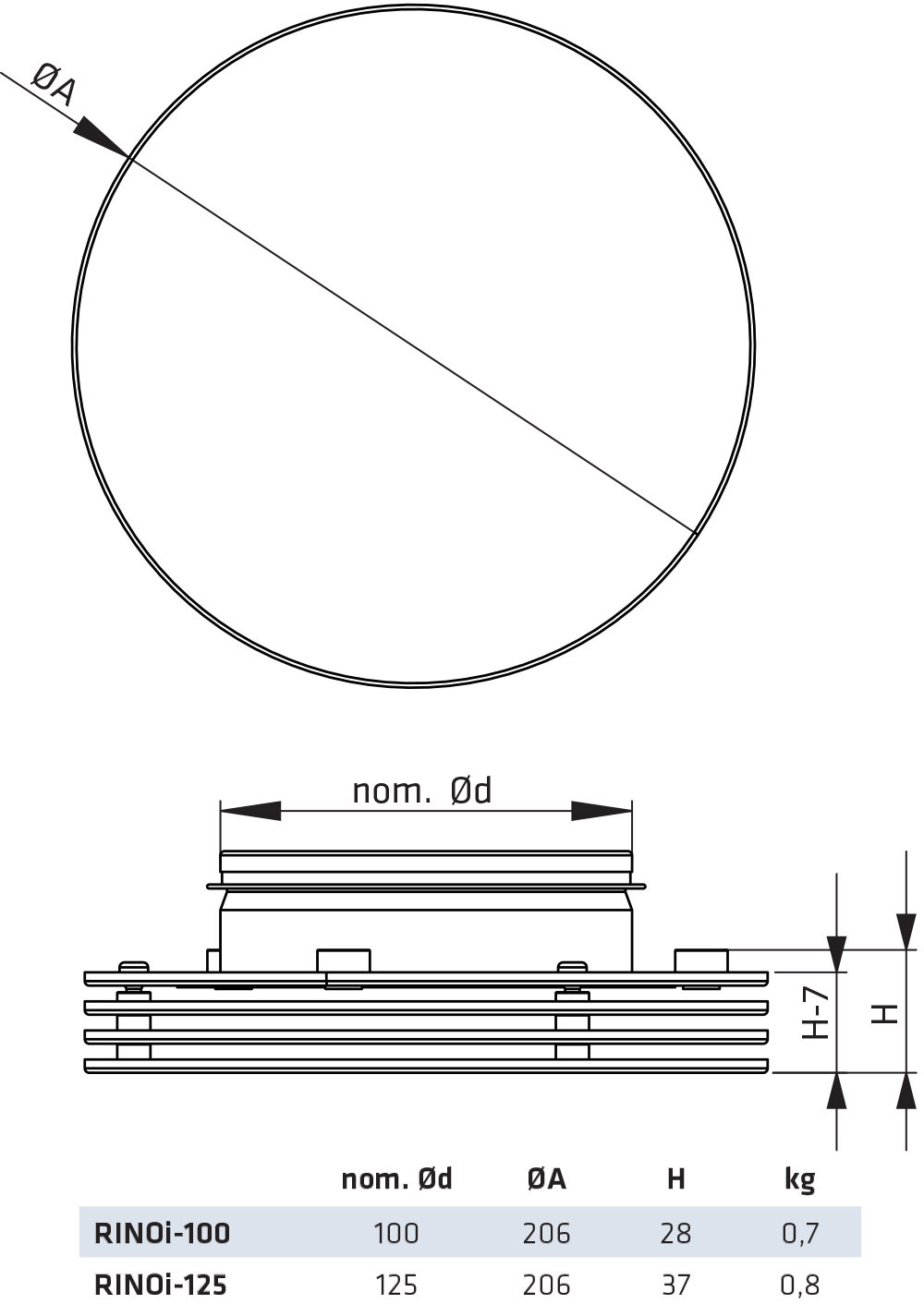

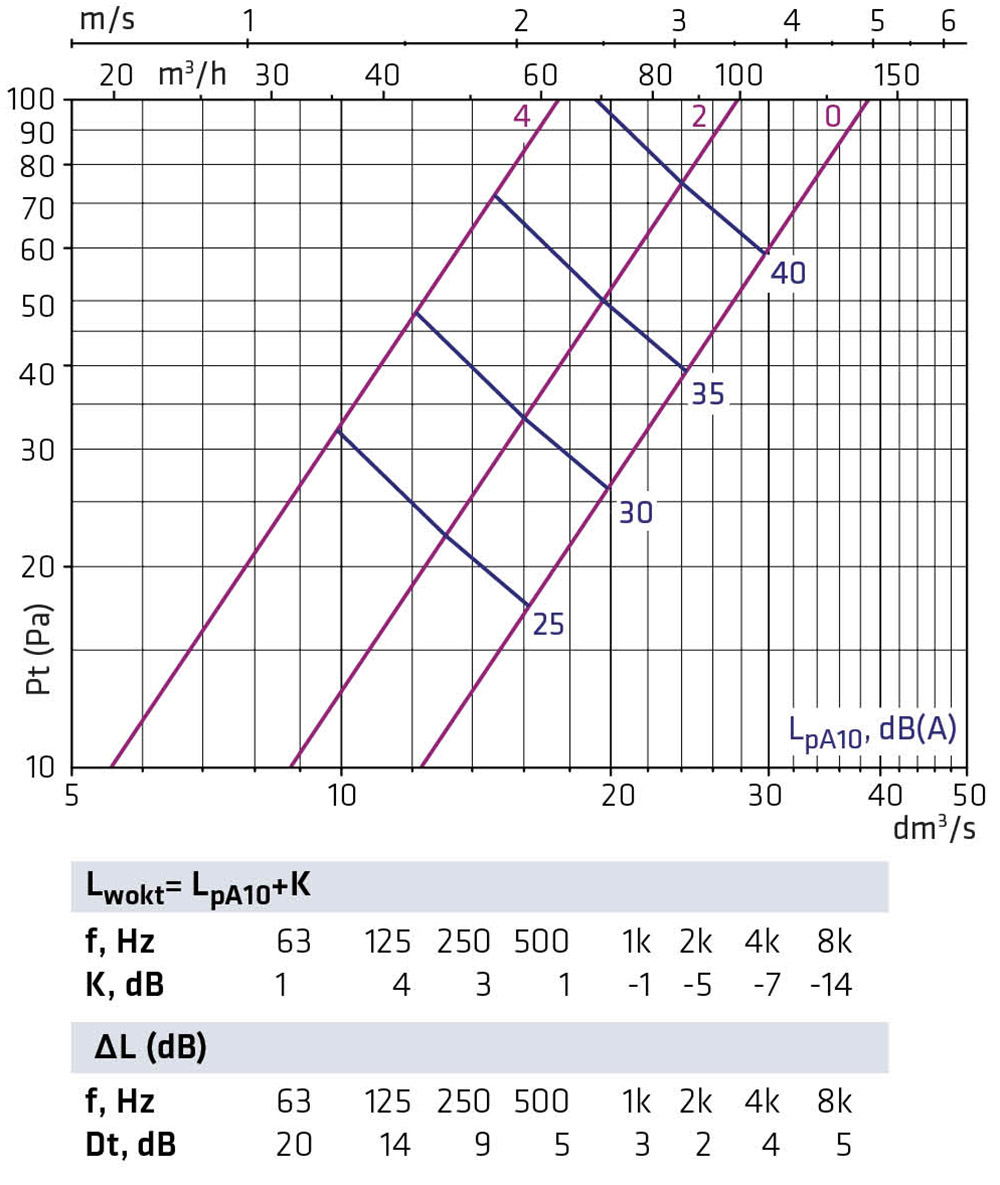

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.

Technické parametry

Vzduchový výkon	7–24 dm³/s, 25–86 m³/h
Připojovací rozměry	Ø 100–125 mm
Barevné provedení	RAL 9016 bílá (matná), RAL 9005 černá (matná)
Provedení	odvodní anemostat, nízký a malého průměru
Udržitelnost	vypočtené EPD

Materiály a barvy

Reference

Realizace, kde je tento prvek osazený.

Kancelář

Kancelář PAVE Architects

Oulu, Finsko

Rodinné domy

Výstava bydlení Finsko 2025
