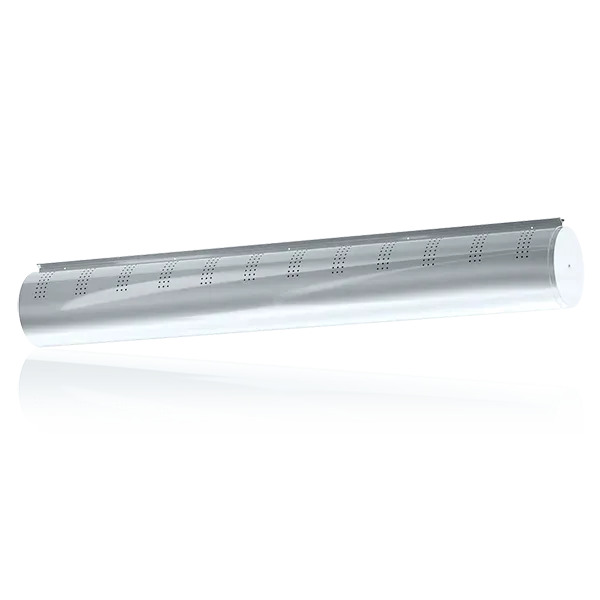

Elegantní a tichý tryskový kanál pro prostory vyžadující rovnoměrné rozvedení velkých objemů vzduchu bez průvanu.

ROL je navržen pro aplikace vyžadující vysoký průtok vzduchu s rovnoměrnou distribucí a minimálním pocitem průvanu. Vhodně poslouží kancelářím, dílnám, školským zařízením, průmyslovým prostorům i výzkumným provozům. Zařízení využívá optimálně dimenzované perforace uspořádané do přesně definovaného vzoru, který zajišťuje distribuci vzduchu s mimořádně dobrým promícháním, jež strhává velký objem okolního vzduchu. Tato vysoká schopnost směšování jej činí obzvláště vhodným pro aplikace s chlazeným vzduchem. Regulační a tlumicí díl ROL-S rozšiřuje funkčnost o možnost regulace, snížení hluku a lepší estetiku díky otevíratelnému regulačnímu mechanismu, který zároveň slouží jako čisticí otvor a obsahuje kvalitní tlumicí prvky.

Průtok vzduchu
15–500 dm³/s (54–1800 m³/h)
Velikosti (připojení)
Ø 125–500 mm

Dokumenty ke stažení

české překlady originály výrobce
⬇ Katalogový list (PDF)⬇ Montážní návod⬇ Montážní návod (originál)⬇ Návod k seřízení (ROL S)⬇ Návod k seřízení (ROL S) (originál)⬇ Návod k seřízení (ROL)⬇ Návod k seřízení (ROL) (originál)⬇ Návod k údržbě⬇ Návod k údržbě (originál)

Návrh a BIM

Koupit na e-shopu ↗Návrhový software: Vent.X ↗BIM knihovna (Revit) · MagiCloud ↗

Rovnoměrné rozdělení bez průvanu
Optimalizovaná perforace s přesně definovaným vzorem zajišťuje distribuci vzduchu s vysokým směšovacím poměrem, která strhává velký objem okolního vzduchu.
Vhodný pro chlazený vzduch
Díky vysokému směšovacímu poměru je ROL ideální i pro přívod nízkoteplotního chlazeného vzduchu bez pocitu průvanu.
Mimořádně tichý provoz
Při rychlosti do 3 m/s zůstává hladina akustického tlaku pod 30 dB(A).
Lesklý povrch snadný k čištění
Hladký, předlakovaný povrch je atraktivní a snadno se udržuje; k dispozici i lesklá lakovaná ocel.
Rychlá montáž a přístup
Instalačně připravený díl s montáží na zavěšovací lištu, otevíratelnou koncovou krytkou a vyjímatelnou regulační jednotkou ROL-S.
Přesná regulace a Coanda efekt
S jednotkou ROL-S je přesnost průtoku ±5 %; Coanda efekt zajišťuje řízený dosah po celé délce kanálu.

Technické parametry

Průtok vzduchu
15–500 dm³/s (54–1800 m³/h)
Velikosti (připojení)
Ø 125–500 mm
Standardní délky
1500 / 3000 / 4500 mm (modulární); volitelně 6015 mm pro Ø125–400
Materiál
Lakovaná ocel (standardně); nerez, kyselinovzdorná ocel, lesklá lakovaná ocel
Barvy
RAL 9016 bílá matná, RAL 9005 černá matná
Výfukové sektory
Čtyři směrové varianty (90°, 180°, 45°)
Doporučená min. tlaková ztráta
10 Pa
Hlučnost
max. 3 m/s < 30 dB(A)
Doporučená instalační výška
2,5–4,5 m
Min. odstup od stropu
150 mm
Min. rozteč mezi kanály
3 m
Max. výška místnosti
6 m

Materiály a barvy

Ceník

KódProvedeníMOC bez DPH
8636525ROL 125/45 · 1 modul12 212 Kč
8636993ROL 125/45 · 2 moduly23 317 Kč
8636996ROL 125/45 · 3 moduly34 425 Kč
8636524ROL 125/90 · 1 modul12 212 Kč
8636994ROL 125/90 · 2 moduly23 317 Kč
8636997ROL 125/90 · 3 moduly34 425 Kč
8636523ROL 125/180 · 1 modul12 212 Kč
8636995ROL 125/180 · 2 moduly23 317 Kč
8636998ROL 125/180 · 3 moduly34 425 Kč
8635651ROL 160/45 · 1 modul13 546 Kč
8635681ROL 160/45 · 2 moduly25 225 Kč
8635711ROL 160/45 · 3 moduly35 838 Kč
8635652ROL 160/90 · 1 modul13 546 Kč
8635682ROL 160/90 · 2 moduly25 225 Kč
8635712ROL 160/90 · 3 moduly35 838 Kč
8635653ROL 160/2x45 · 1 modul13 546 Kč
8635683ROL 160/2x45 · 2 moduly25 225 Kč
8635713ROL 160/2x45 · 3 moduly35 838 Kč
8635654ROL 160/180 · 1 modul13 546 Kč
8635684ROL 160/180 · 2 moduly25 225 Kč
8635714ROL 160/180 · 3 moduly35 838 Kč
8635656ROL 200/45 · 1 modul14 321 Kč
8635686ROL 200/45 · 2 moduly26 681 Kč
8635716ROL 200/45 · 3 moduly37 903 Kč
8635657ROL 200/90 · 1 modul14 321 Kč
8635687ROL 200/90 · 2 moduly26 681 Kč
8635717ROL 200/90 · 3 moduly37 903 Kč
8635658ROL 200/2x45 · 1 modul14 321 Kč
8635688ROL 200/2x45 · 2 moduly26 681 Kč
8635718ROL 200/2x45 · 3 moduly37 903 Kč
8635659ROL 200/180 · 1 modul14 321 Kč
8635689ROL 200/180 · 2 moduly26 681 Kč
8635719ROL 200/180 · 3 moduly37 903 Kč
8635661ROL 250/45 · 1 modul16 050 Kč
8635691ROL 250/45 · 2 moduly29 909 Kč
8635721ROL 250/45 · 3 moduly42 498 Kč
8635662ROL 250/90 · 1 modul16 050 Kč
8635692ROL 250/90 · 2 moduly29 909 Kč
8635722ROL 250/90 · 3 moduly42 498 Kč
8635663ROL 250/2x45 · 1 modul16 050 Kč
8635693ROL 250/2x45 · 2 moduly29 909 Kč
8635723ROL 250/2x45 · 3 moduly42 498 Kč
8635664ROL 250/180 · 1 modul16 050 Kč
8635694ROL 250/180 · 2 moduly29 909 Kč
8635724ROL 250/180 · 3 moduly42 498 Kč
8635666ROL 315/45 · 1 modul19 115 Kč
8635696ROL 315/45 · 2 moduly35 565 Kč
8635726ROL 315/45 · 3 moduly50 597 Kč
8635667ROL 315/90 · 1 modul19 115 Kč
8635697ROL 315/90 · 2 moduly35 565 Kč
8635727ROL 315/90 · 3 moduly50 597 Kč
8635668ROL 315/2x45 · 1 modul19 115 Kč
8635698ROL 315/2x45 · 2 moduly35 565 Kč
8635728ROL 315/2x45 · 3 moduly50 597 Kč
8635669ROL 315/180 · 1 modul19 115 Kč
8635699ROL 315/180 · 2 moduly35 565 Kč
8635729ROL 315/180 · 3 moduly50 597 Kč
8635671ROL 400/45 · 1 modul24 799 Kč
8635701ROL 400/45 · 2 moduly46 188 Kč
8635731ROL 400/45 · 3 moduly65 640 Kč
8635672ROL 400/90 · 1 modul24 799 Kč
8635702ROL 400/90 · 2 moduly46 188 Kč
8635732ROL 400/90 · 3 moduly65 640 Kč
8635673ROL 400/2x45 · 1 modul24 799 Kč
8635703ROL 400/2x45 · 2 moduly46 188 Kč
8635733ROL 400/2x45 · 3 moduly65 640 Kč
8635674ROL 400/180 · 1 modul24 799 Kč
8635704ROL 400/180 · 2 moduly46 188 Kč
8635734ROL 400/180 · 3 moduly65 640 Kč
8636526ROL 500/180 · 1 modul30 235 Kč
8636530ROL 500/180 · 2 moduly57 015 Kč
8636535ROL 500/180 · 3 moduly81 442 Kč
8636527ROL 500-90 · 1 modul30 235 Kč
8636532ROL 500-90 · 2 moduly57 015 Kč
8636536ROL 500-90 · 3 moduly81 442 Kč
8636528ROL 500/2x45 · 1 modul30 235 Kč
8636533ROL 500/2x45 · 2 moduly57 015 Kč
8636537ROL 500/2x45 · 3 moduly81 442 Kč
8636529ROL 500/45 · 1 modul30 235 Kč
8636534ROL 500/45 · 2 moduly57 015 Kč
8636538ROL 500/45 · 3 moduly81 442 Kč
