Designový stěnový difuzor
Decentní design, přesný výkon.
Stylový difuzor se směrovými dýzami pro přívod i odvod vzduchu. Elegantní mřížka vystupuje ze stěny pouhých 12 mm – decentní volba pro školy, kanceláře, zasedací a reprezentativní prostory.
Návrh a BIM
SAGA je difuzor se směrovatelnými dýzami pro přívod i odvod vzduchu. Dodává se se zadním nebo bočním připojením, což usnadňuje instalaci. Stylová mřížka vystupuje ze stěny jen 12 mm. Prvek je vhodný například pro školy, hotelové lobby a reprezentativní místnosti, zasedací a konferenční prostory, kanceláře i open-space. Vysoká přesnost měření a regulace. Regulace SAGA dosahuje třídy přesnosti měření 1 – regulační hodnoty zůstávají v 5 % návrhových. Nastavená poloha se nemění při montáži ani údržbě, což znamená větší kontrolu nad celou vzduchotechnickou soustavou a její provoz v optimálních hodnotách.
Technické podklady

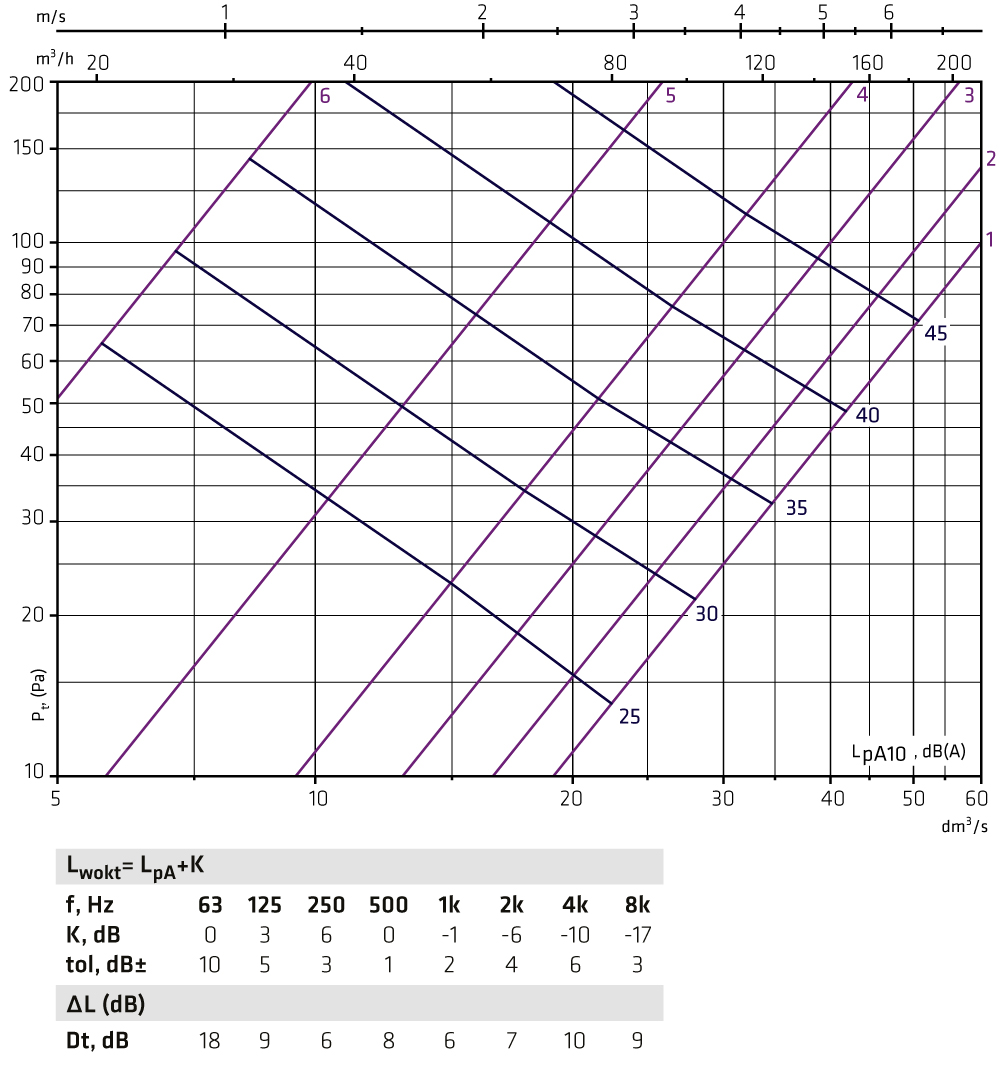

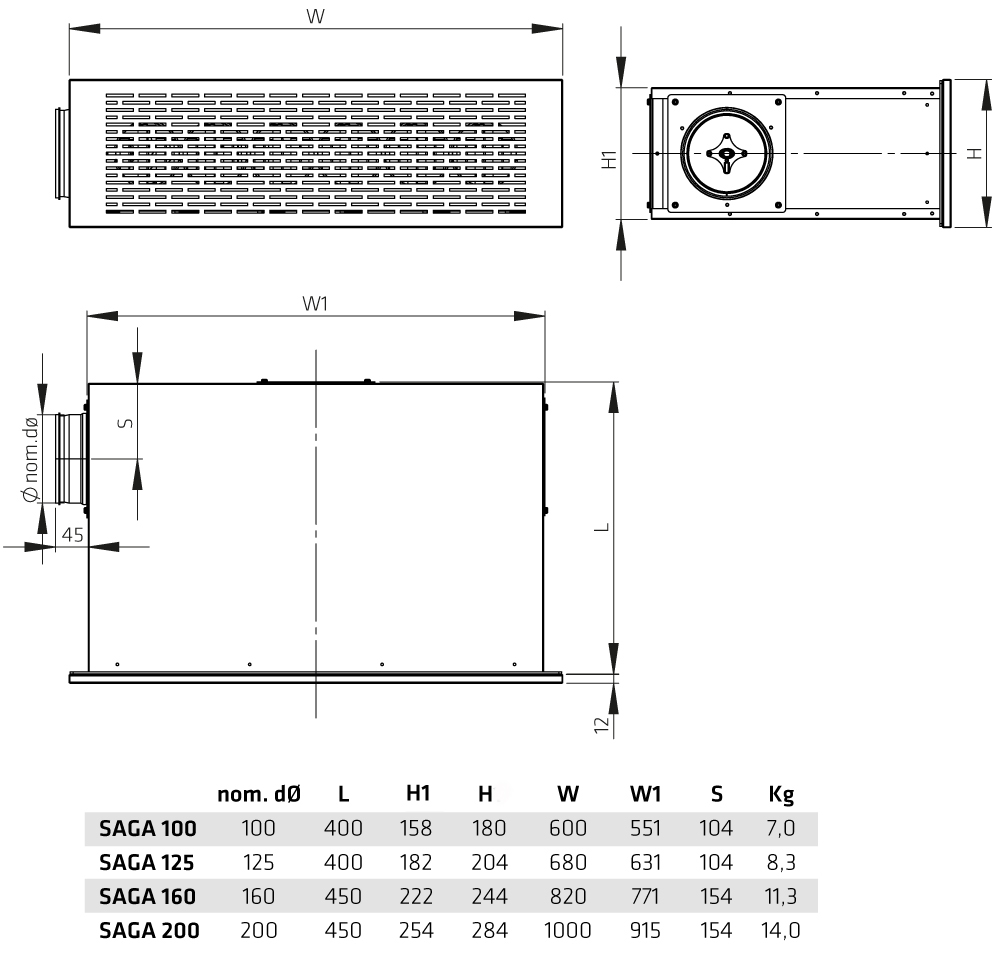

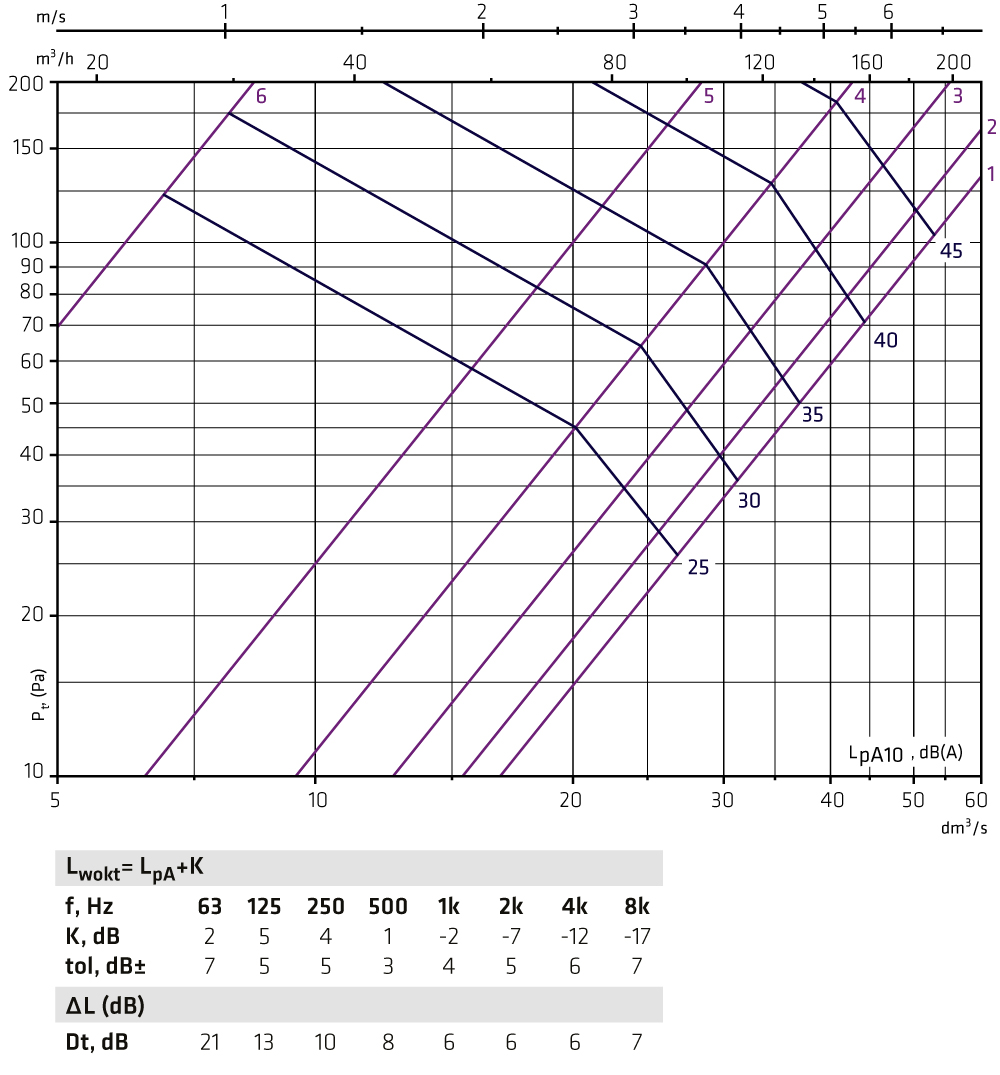

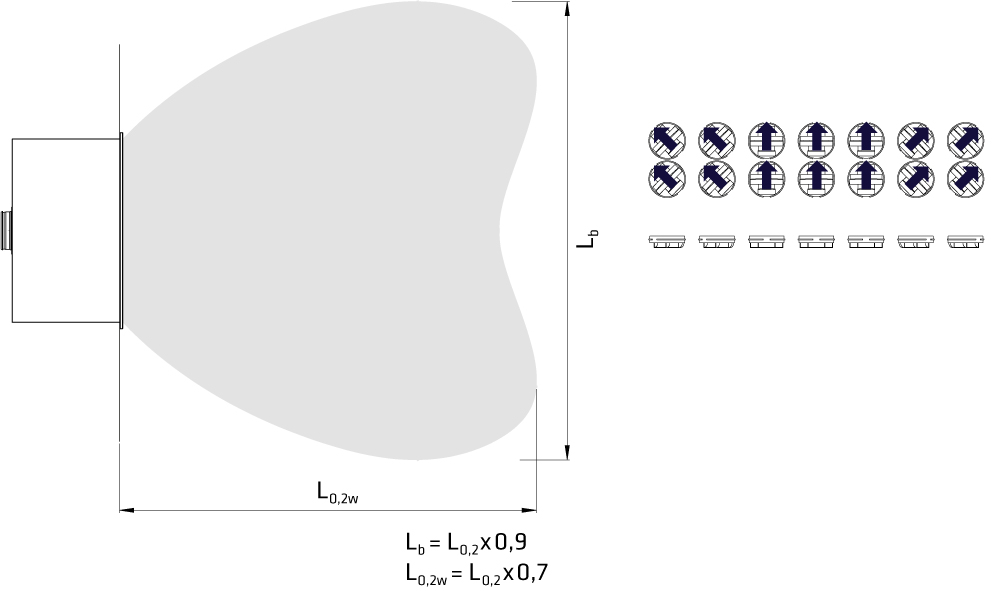

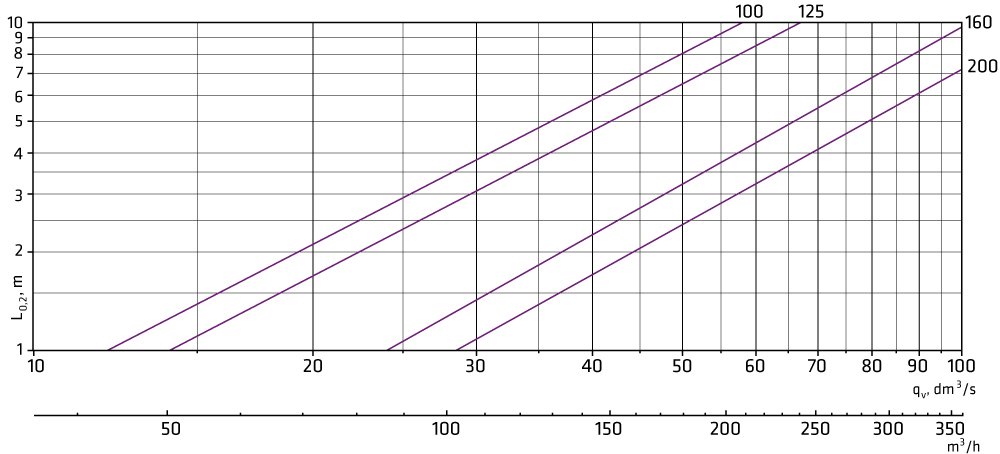

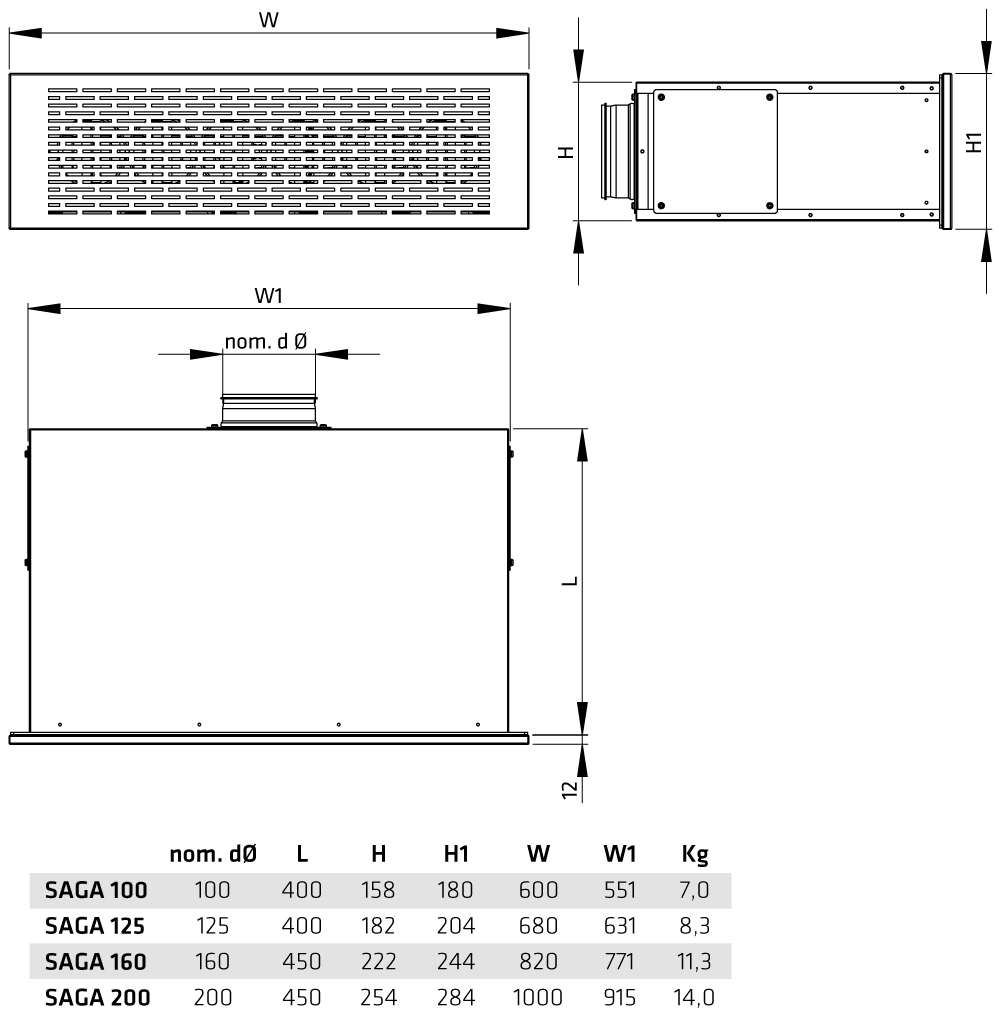

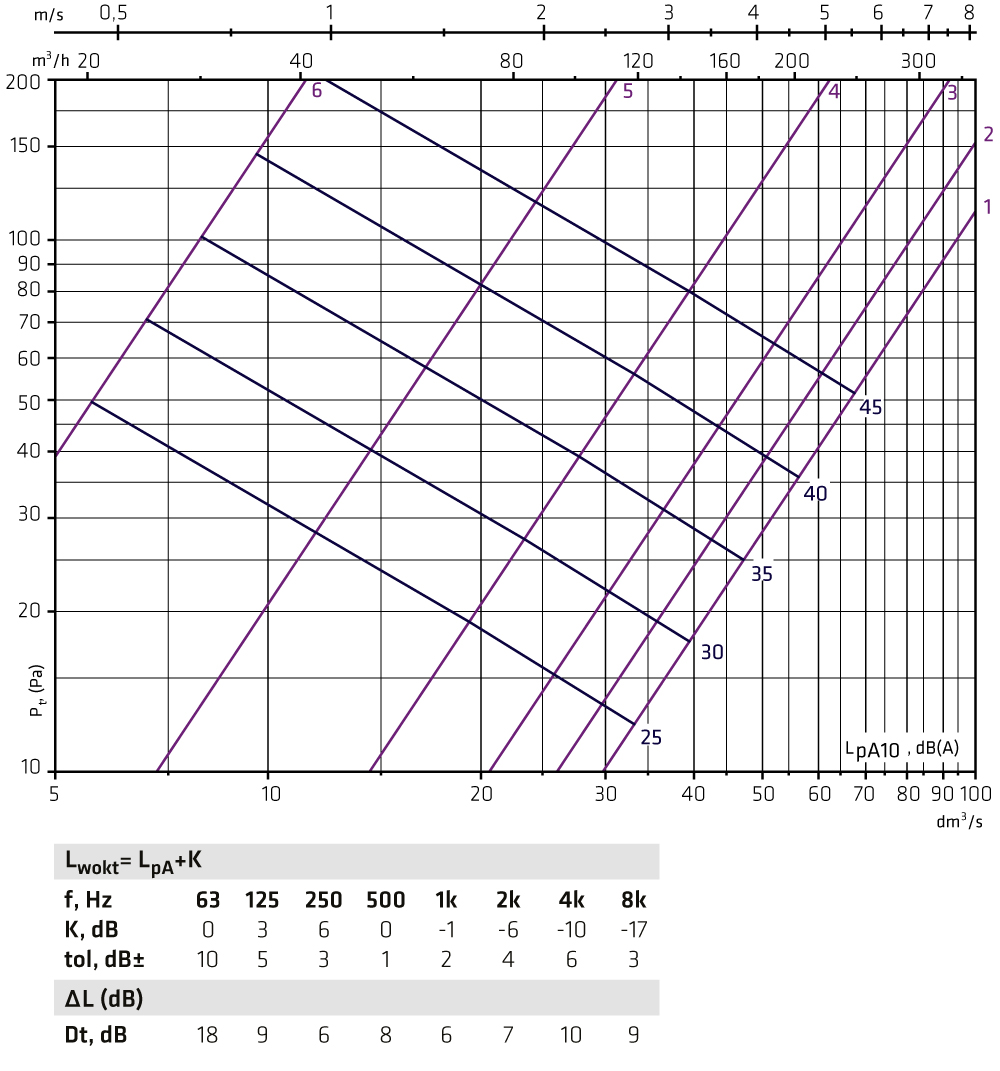

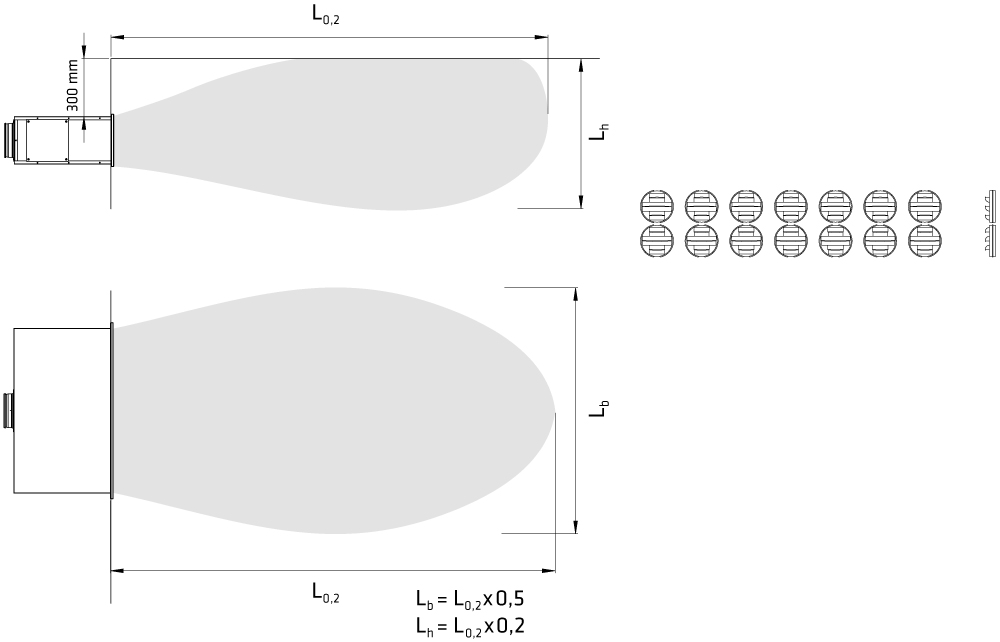

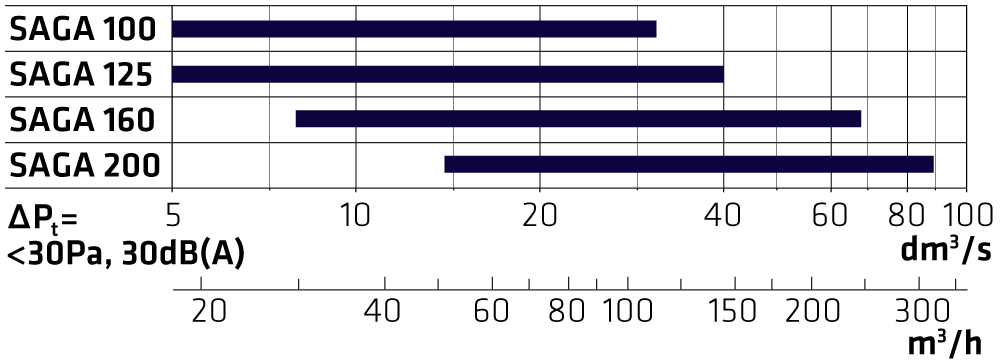

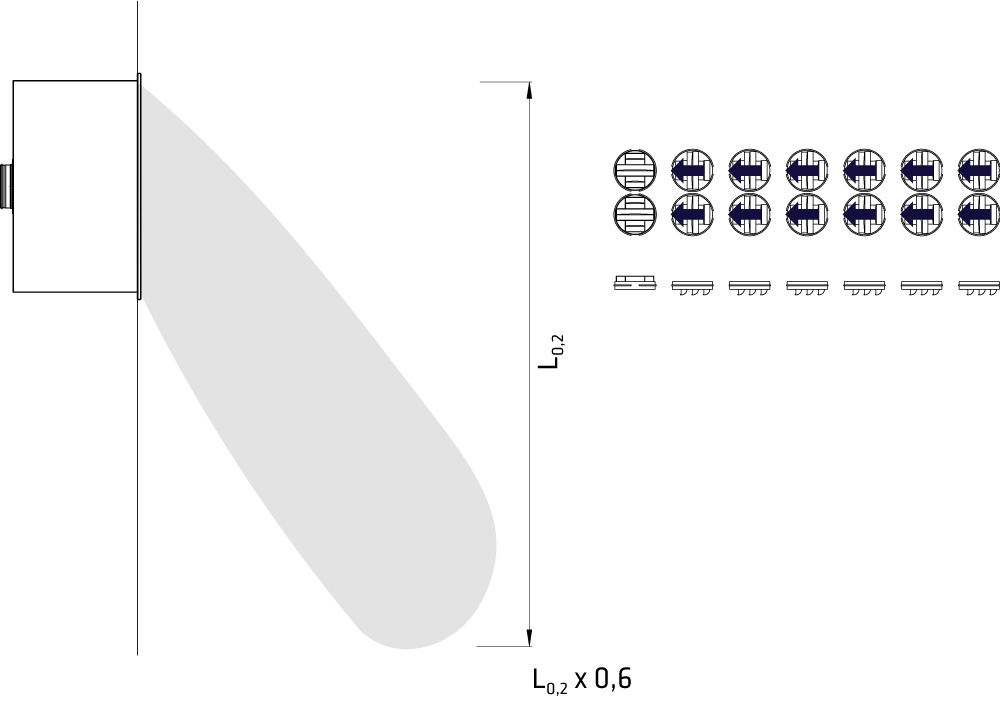

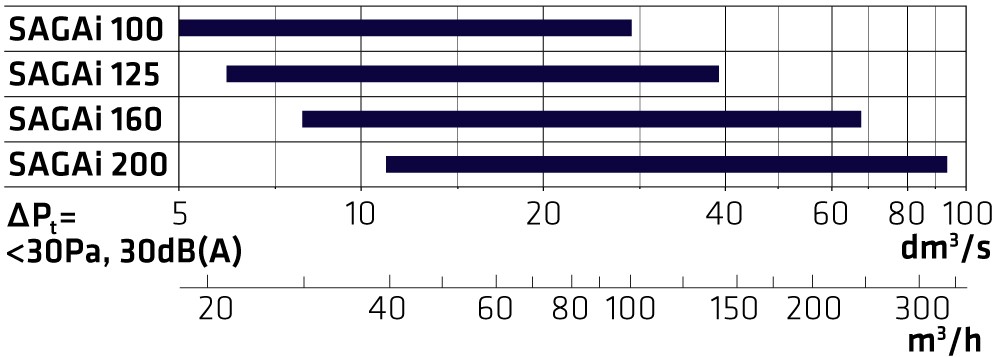

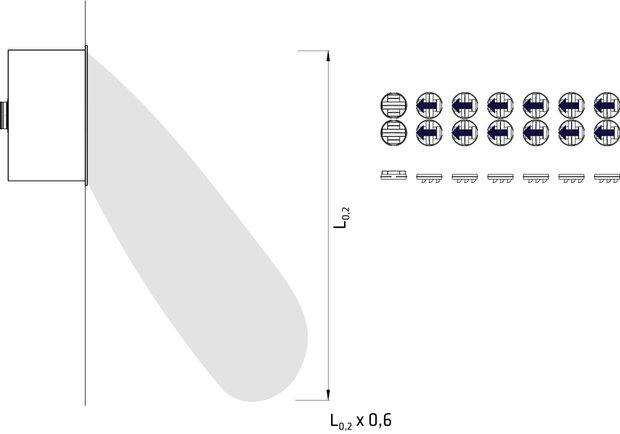

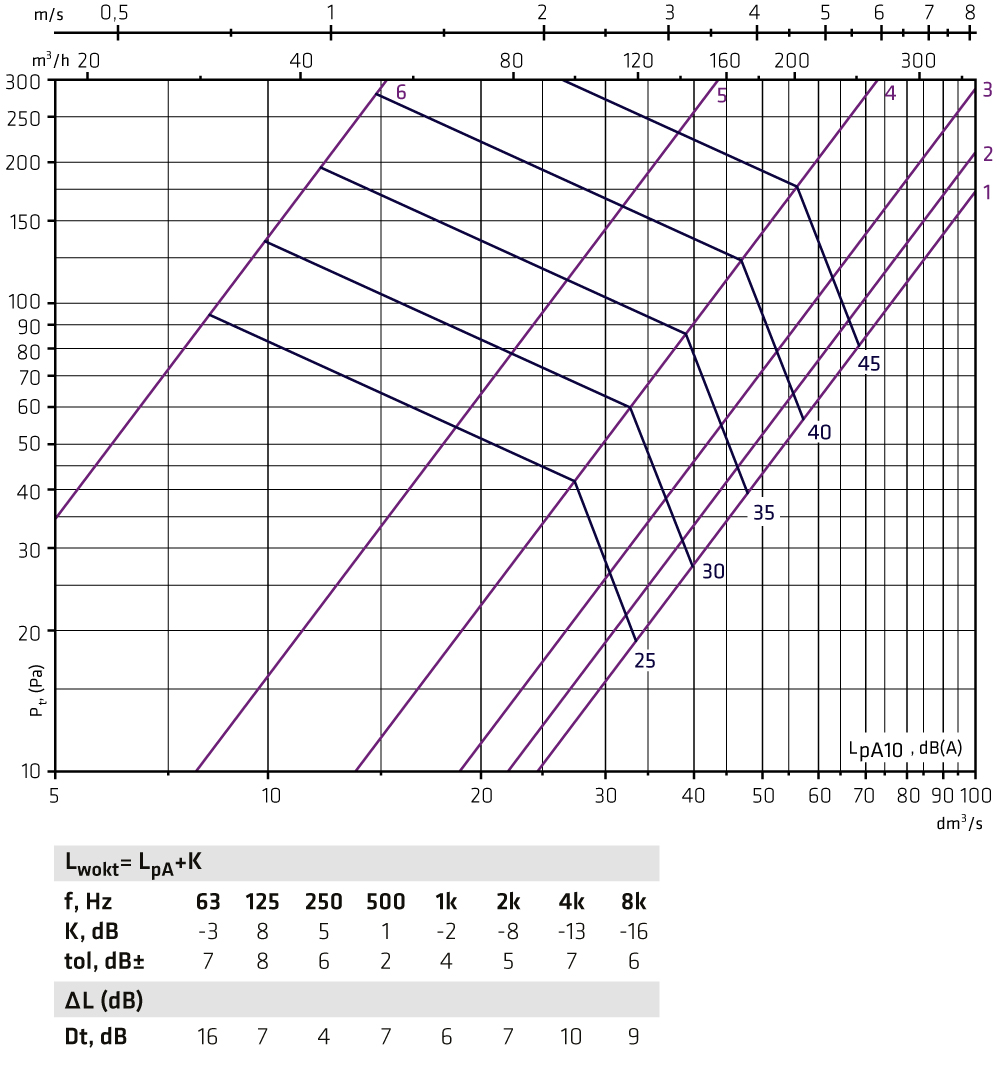

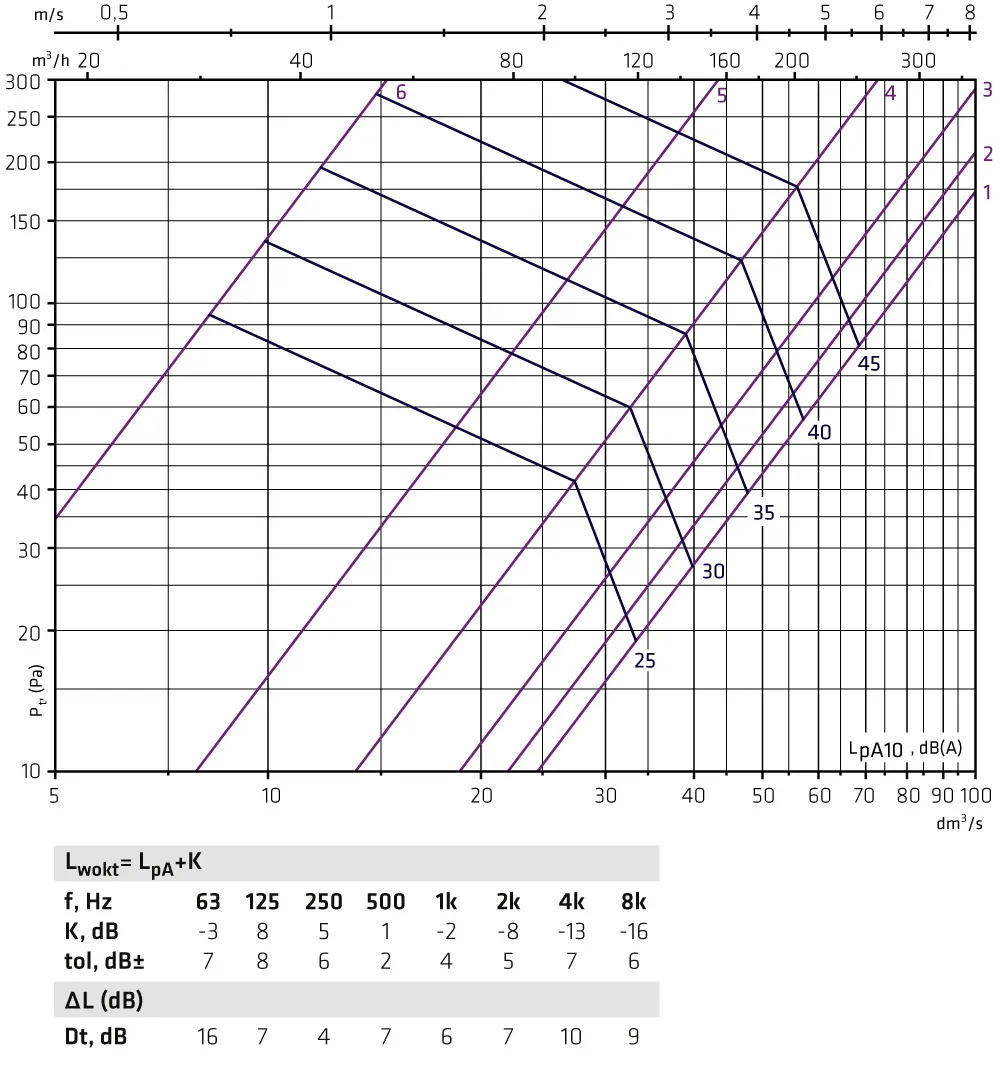

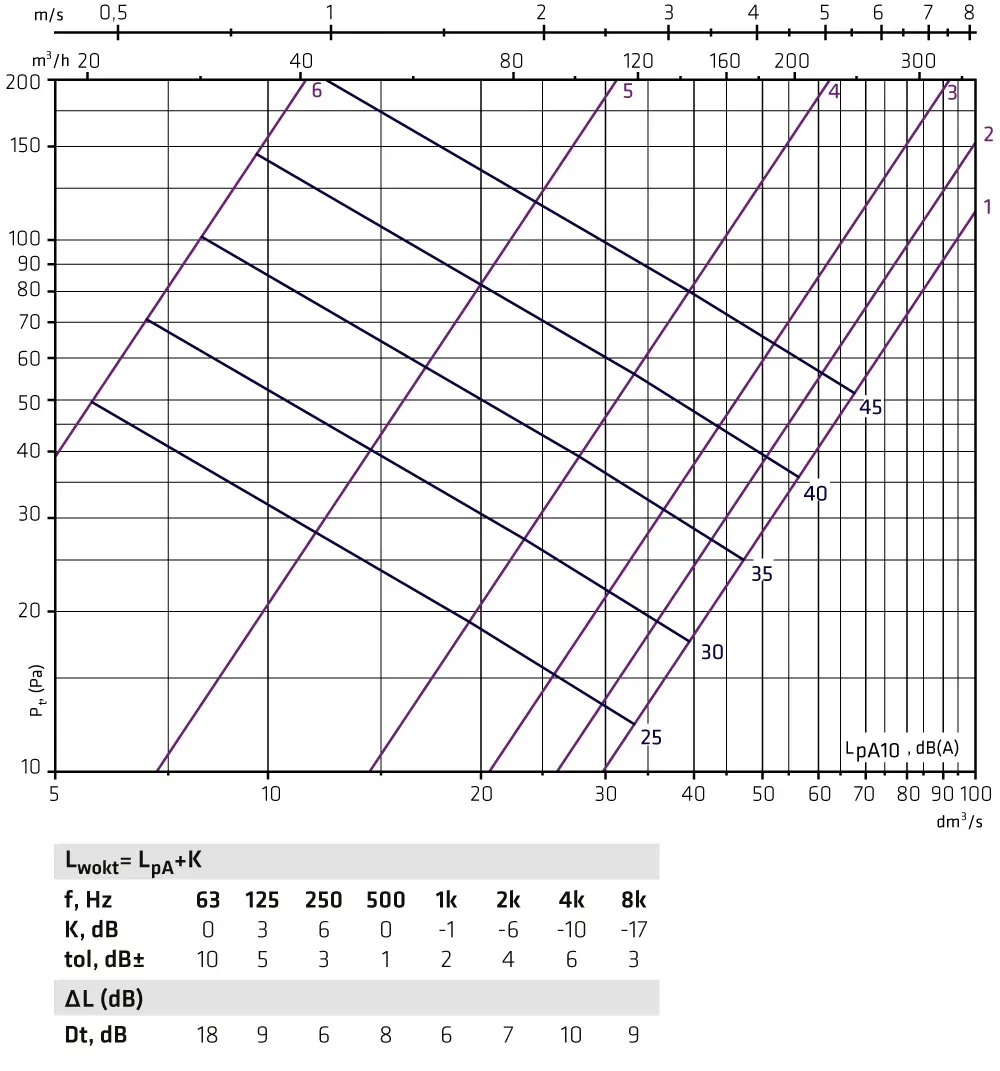

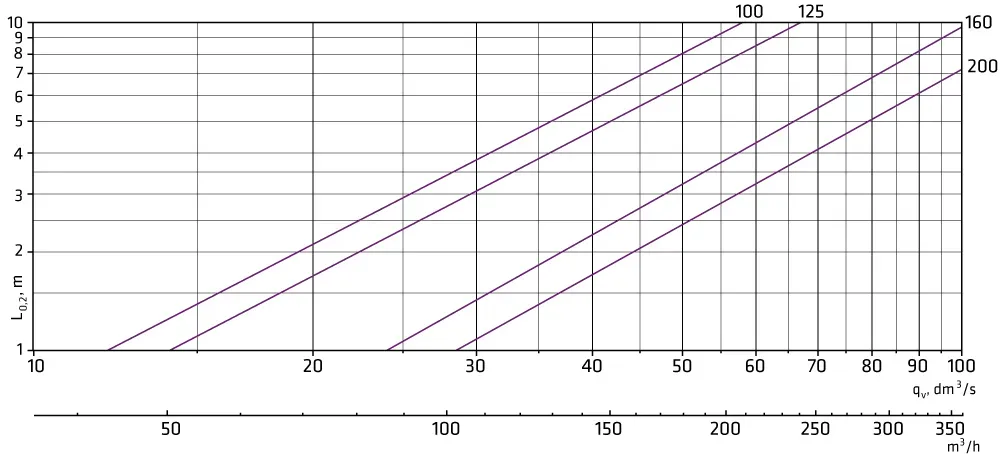

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Připojovací rozměr | Ø 100 / 125 / 160 / 200 mm |
| Průtok vzduchu | 18–342 m³/h (5–95 l/s) |
| Montáž | stěnová, mřížka 12 mm nad povrchem |
| Funkce | přívod (SAGA) i odvod (SAGAi) |
| Připojení | boční (1) nebo zadní (2) |
| Regulace | třída přesnosti měření 1 (±5 %) |
| Barvy | RAL 9016 bílá matná, RAL 9005 černá matná |
Materiály a barvy
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| 8637214 | SAGA-1 100 · Ø 100 · boční připojení | 7 405 Kč | |
| 8637215 | SAGA-1 125 · Ø 125 · boční připojení | 7 900 Kč | |
| 8637216 | SAGA-1 160 · Ø 160 · boční připojení | 9 580 Kč | |
| 8637217 | SAGA-1 200 · Ø 200 · boční připojení | 10 700 Kč | |
| 8637218 | SAGA-2 100 · Ø 100 · zadní připojení | 7 405 Kč | |
| 8637219 | SAGA-2 125 · Ø 125 · zadní připojení | 7 900 Kč | |
| 8637220 | SAGA-2 160 · Ø 160 · zadní připojení | 9 580 Kč | |
| 8637221 | SAGA-2 200 · Ø 200 · zadní připojení | 10 700 Kč | |
| 8637222 | SAGAi-1 100 · Ø 100 · boční připojení | 7 405 Kč | |
| 8637223 | SAGAi-1 125 · Ø 125 · boční připojení | 7 900 Kč | |
| 8637224 | SAGAi-1 160 · Ø 160 · boční připojení | 9 580 Kč | |
| 8637225 | SAGAi-1 200 · Ø 200 · boční připojení | 10 700 Kč | |
| 8637226 | SAGAi-2 100 · Ø 100 · zadní připojení | 7 405 Kč | |
| 8637227 | SAGAi-2 125 · Ø 125 · zadní připojení | 7 900 Kč | |
| 8637228 | SAGAi-2 160 · Ø 160 · zadní připojení | 9 580 Kč | |
| 8637229 | SAGAi-2 200 · Ø 200 · zadní připojení | 10 700 Kč | |

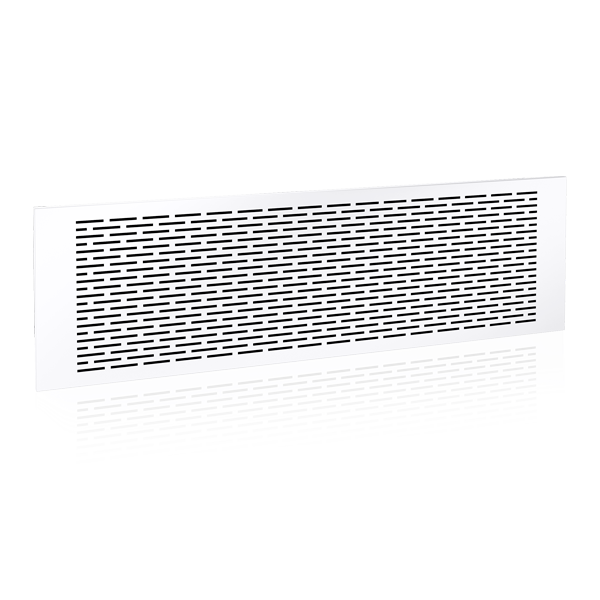

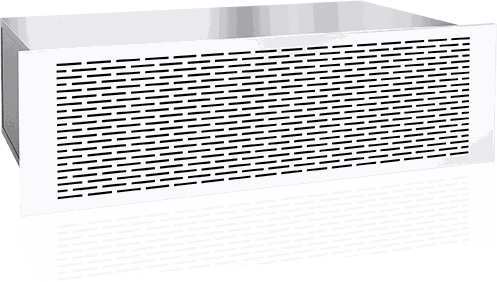

| 8637238 | SAGA-SL 550×158 mm | 3 310 Kč | |
| 8637239 | SAGA-SL 630×182 mm | 3 505 Kč | |
| 8637240 | SAGA-SL 770×222 mm | 4 135 Kč | |
| 8637241 | SAGA-SL 915×254 mm | 4 845 Kč |
