Stěnová mřížka SAGA
Decentní design, přesný výkon.
Stylový difuzor se směrovými dýzami pro přívod i odvod vzduchu. Elegantní mřížka vystupuje ze stěny pouhých 12 mm – decentní volba pro školy, kanceláře, zasedací a reprezentativní prostory.
Vzduchový výkon
5–95 dm³/s, 18–342 m³/h
Připojovací rozměry
Ø 100–200 mm
Dokumenty ke stažení
české překlady originály výrobce
Návrh a BIM
Subtilní design
Pouze 12 mm tenká mřížka lícuje s povrchem stěny pro diskrétní instalaci v kancelářích a školách.
Bez připojovací komory
Určeno pro přívodní i odvodní vzduch bez prostorově náročné komory.
Nastavitelný obraz proudění
Přívodní verze umožňuje směrové seřízení podle potřeb místnosti.
Vhodné pro chlazení
Vhodné pro nízkoteplotní vzduch a letní chlazení.
Rychlá instalace
Montážní rám pro obdélníkové otvory umožňuje rychlé nasazení ve stávajících prostorech.
Přívod i odvod
Dostupné ve verzích SAGA-SL (přívod) a SAGAi-SL (odvod).
Podklady výrobce

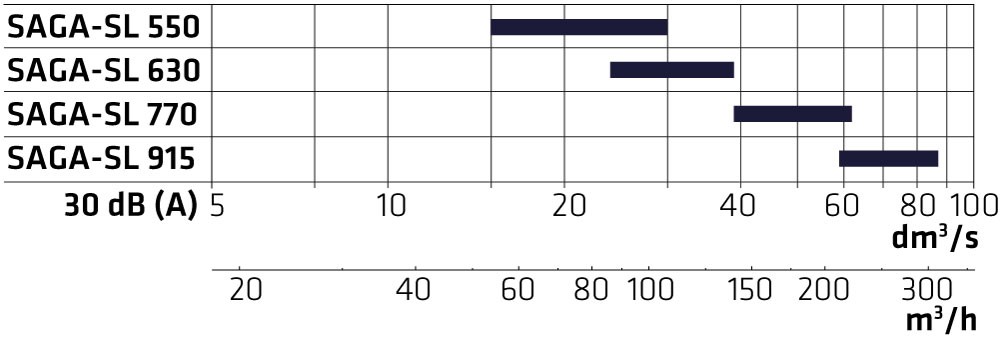

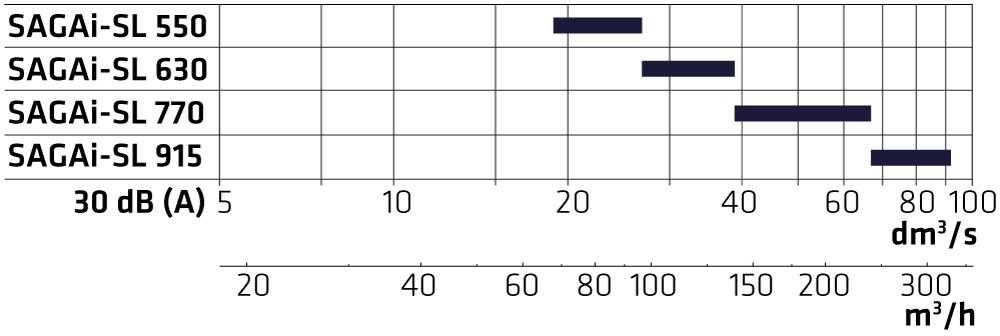

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Vzduchový výkon | 5–95 dm³/s, 18–342 m³/h |
| Připojovací rozměry | Ø 100–200 mm |
| Tloušťka mřížky | 12 mm |
| Provedení | mřížka bez připojovací komory se směrovými tryskami |
| Materiál trysek | biokompozit |
| Barevné provedení | RAL 9016 bílá (matná), RAL 9005 černá (matná) |
| Varianty | SAGA-SL (přívod), SAGAi-SL (odvod) |
Materiály a barvy
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| 8637214 | SAGA-1 100 · Ø 100 · boční připojení | 7 405 Kč | |
| 8637215 | SAGA-1 125 · Ø 125 · boční připojení | 7 900 Kč | |
| 8637216 | SAGA-1 160 · Ø 160 · boční připojení | 9 580 Kč | |
| 8637217 | SAGA-1 200 · Ø 200 · boční připojení | 10 700 Kč | |
| 8637218 | SAGA-2 100 · Ø 100 · zadní připojení | 7 405 Kč | |
| 8637219 | SAGA-2 125 · Ø 125 · zadní připojení | 7 900 Kč | |
| 8637220 | SAGA-2 160 · Ø 160 · zadní připojení | 9 580 Kč | |
| 8637221 | SAGA-2 200 · Ø 200 · zadní připojení | 10 700 Kč | |
| 8637222 | SAGAi-1 100 · Ø 100 · boční připojení | 7 405 Kč | |
| 8637223 | SAGAi-1 125 · Ø 125 · boční připojení | 7 900 Kč | |
| 8637224 | SAGAi-1 160 · Ø 160 · boční připojení | 9 580 Kč | |
| 8637225 | SAGAi-1 200 · Ø 200 · boční připojení | 10 700 Kč | |
| 8637226 | SAGAi-2 100 · Ø 100 · zadní připojení | 7 405 Kč | |
| 8637227 | SAGAi-2 125 · Ø 125 · zadní připojení | 7 900 Kč | |
| 8637228 | SAGAi-2 160 · Ø 160 · zadní připojení | 9 580 Kč | |
| 8637229 | SAGAi-2 200 · Ø 200 · zadní připojení | 10 700 Kč | |
| 8637238 | SAGA-SL 550×158 mm | 3 310 Kč | |
| 8637239 | SAGA-SL 630×182 mm | 3 505 Kč | |
| 8637240 | SAGA-SL 770×222 mm | 4 135 Kč | |
| 8637241 | SAGA-SL 915×254 mm | 4 845 Kč |
