SET
SET

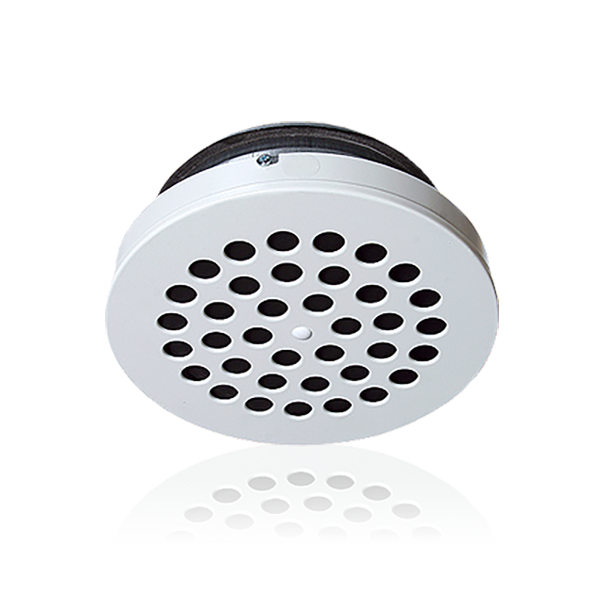

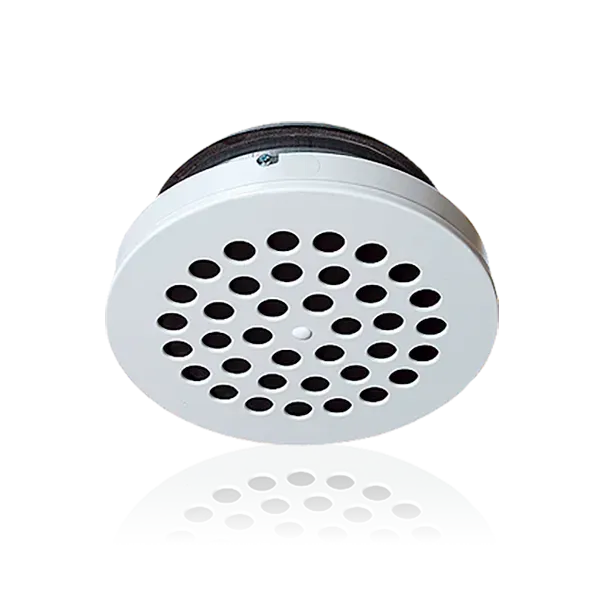

Odvodní prvek
Snadné měření, přesná regulace.
Odvodní prvek SET má vynikající regulační vlastnosti a nízkou hladinu hluku; jeho průtok je snadno měřitelný a regulovatelný. Na zvláštní objednávku se SET vyrábí i z kyselinovzdorné nebo nerezové oceli.
Připojovací rozměr
Ø 100–400 mm
Průtok vzduchu
18–1 080 m³/h (5–300 l/s)
Dokumenty ke stažení
české překlady originály výrobce
Návrh a BIM
Odvodní prvek SET lze připojit na potrubí Ø 100–400 mm. Průtok vzduchu je snadno měřitelný; objemový průtok se reguluje zaslepováním injektorů. SET má velmi dobré regulační vlastnosti a nízkou hladinu hluku. Na zvláštní objednávku lze SET vyrobit z kyselinovzdorné nebo nerezové oceli.
Snadné měření
snadno měřitelný a regulovatelný průtok.
Nízká hladina hluku
výborné akustické vlastnosti.
Nerez / kyselinovzdorná
na zvláštní objednávku.
Široký rozsah
Ø 100–400 mm, 18–1 080 m³/h (5–300 l/s).
Montáž
stropní i stěnová instalace.
Kód produktu
SET-100 → model SET · velikost 100–400.
Podklady výrobce

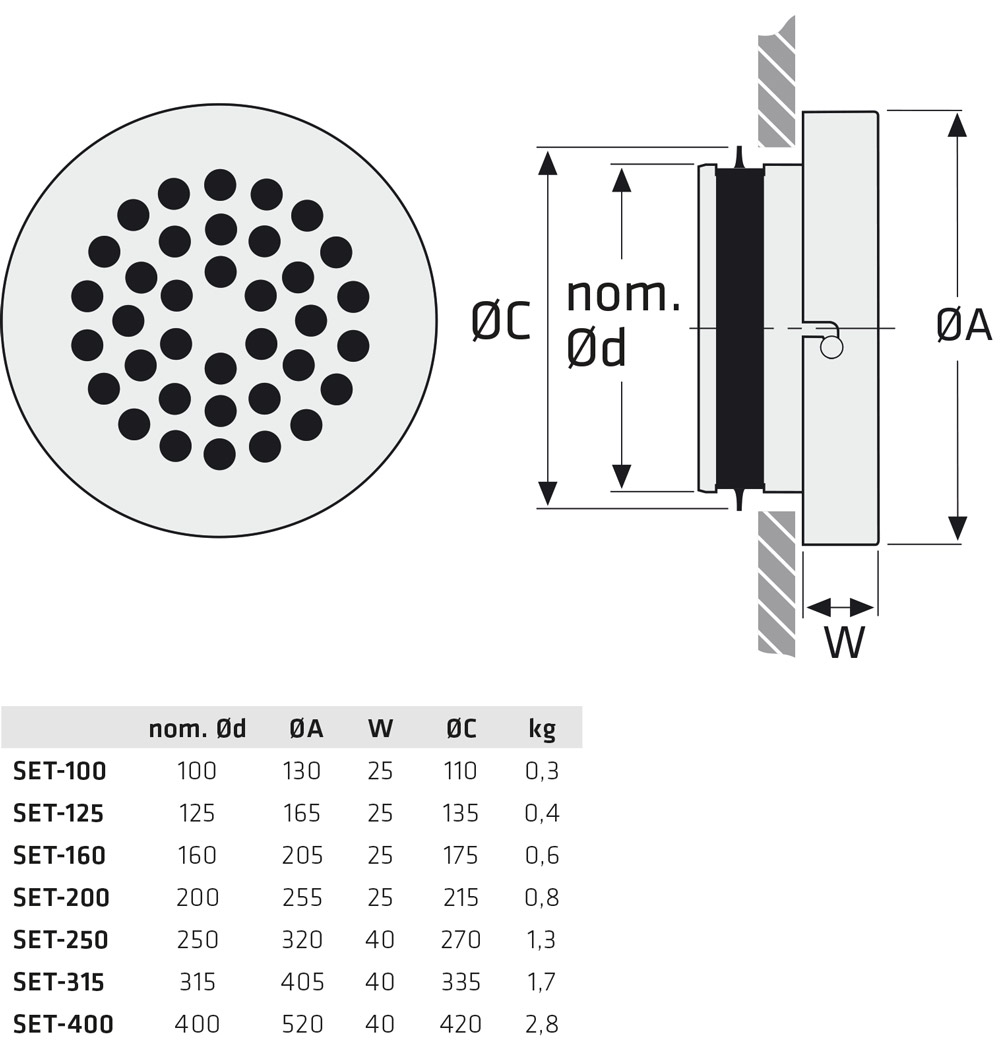

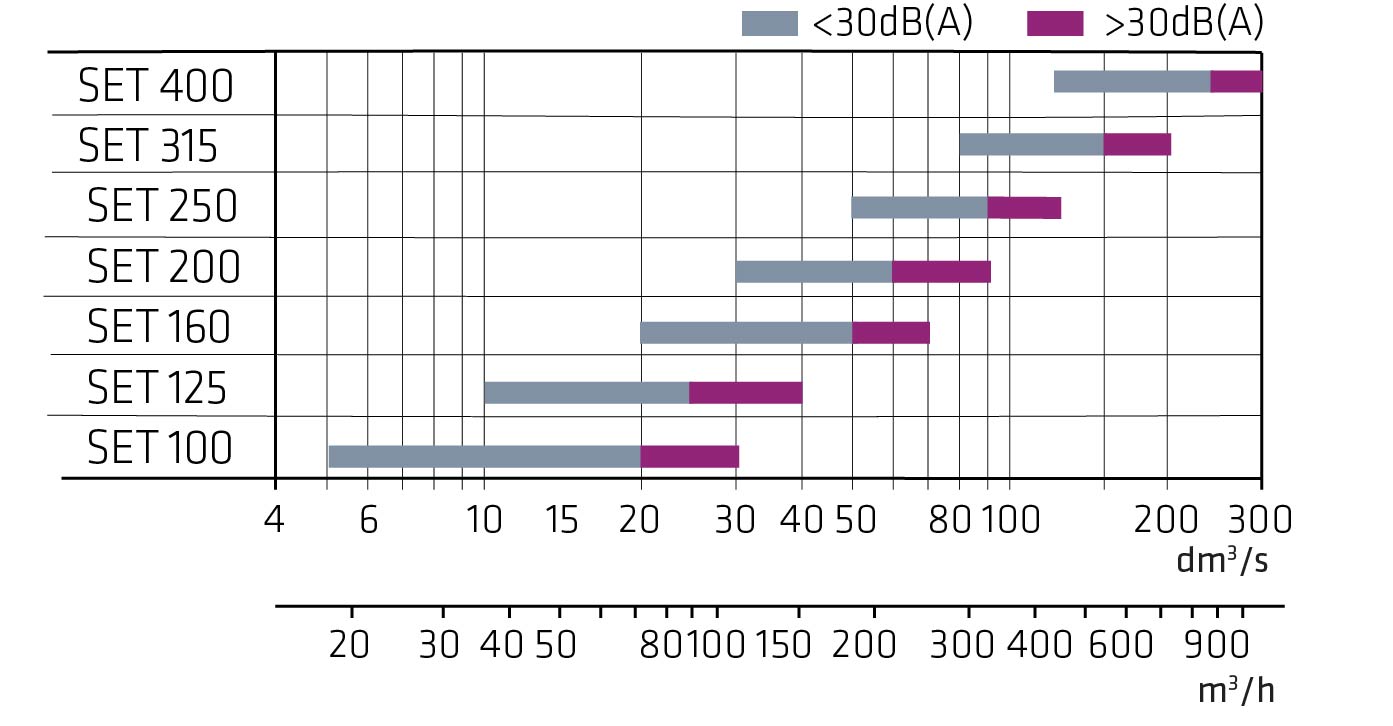

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Připojovací rozměr | Ø 100–400 mm |
| Průtok vzduchu | 18–1 080 m³/h (5–300 l/s) |
| Montáž | stropní a stěnová |
| Regulace | zaslepování injektorů |
| Materiál | ocel; nerez / kyselinovzdorná na objednávku |
| Barvy | RAL 9016 bílá matná, RAL 9005 černá matná |
Materiály a barvy
Reference
Realizace, kde je tento prvek osazený.
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| 8735202 | SET 100 · Ø 100 | 1 365 Kč | |
| 8735203 | SET 125 · Ø 125 | 1 400 Kč | |
| 8735204 | SET 160 · Ø 160 | 1 970 Kč | |
| 8735205 | SET 200 · Ø 200 | 2 290 Kč | |
| 8735206 | SET 250 · Ø 250 | 2 750 Kč | |
| 8735207 | SET 315 · Ø 315 | 3 625 Kč | |
| 8735208 | SET 400 · Ø 400 | 4 765 Kč |
