UPA
UPA

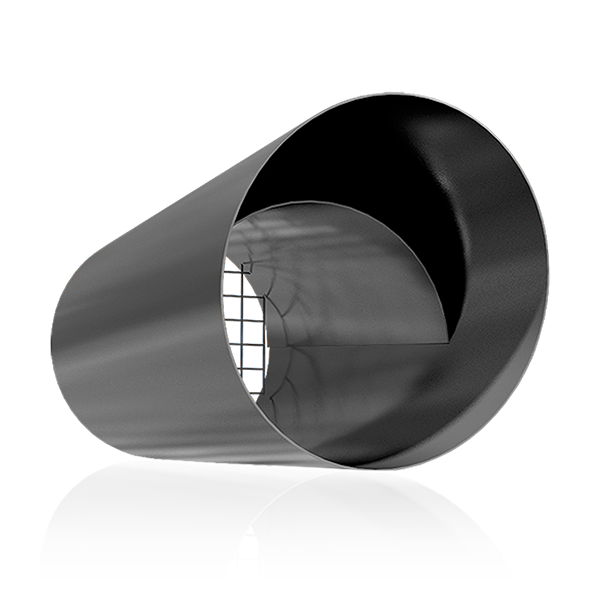

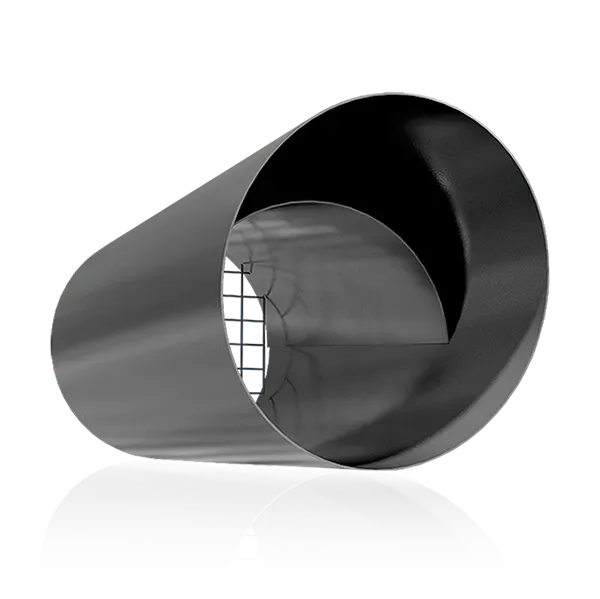

Výfuková tryska · Ø 125–800
Odpadní vzduch bezpečně ven stěnou.
Výfuková tryska UPA je určena pro systémy, kde se odpadní vzduch vyfukuje skrz fasádu. UPA je vhodná pro průtoky 15–2 300 l/s a dodává se s montážním rámem, který činí instalaci produktu rychlou a snadnou.
Připojovací rozměr
Ø 125–800 mm
Průtok vzduchu
15–2 300 l/s (54–8 280 m³/h)
Návrh a BIM
Odpadní vzduch je vyfukován velmi dlouhým a úzkým proudem tak, aby se nesmíchal s čerstvým vzduchem. Pokud ústí trysky vystupuje ze stěny a výfuková rychlost je dostatečná, nevznikají problémy s vlhkostí ani zápachem. Výfuk samozřejmě nesmí směřovat do šachet nebo uzavřených vnitrobloků – výfuk odpadního vzduchu stěnou vždy vyžaduje souhlas stavebního úřadu.
Široký rozsah
vhodná pro průtoky 15–2 300 l/s (54–8 280 m³/h).
Fasádní řešení
pro budovy s výfukem odpadního vzduchu stěnou.
Odolný povrch
korozní kategorie C4, ocelově šedá RAL 9023+9007.
Montážní rám
volitelný rám výrazně usnadňuje a urychluje montáž.
Dlouhý úzký proud
L0,5 > 3 m – bez zpětného nasátí odpadního vzduchu.
Devět velikostí
Ø 125 (i verze T) až Ø 800.
Technické podklady

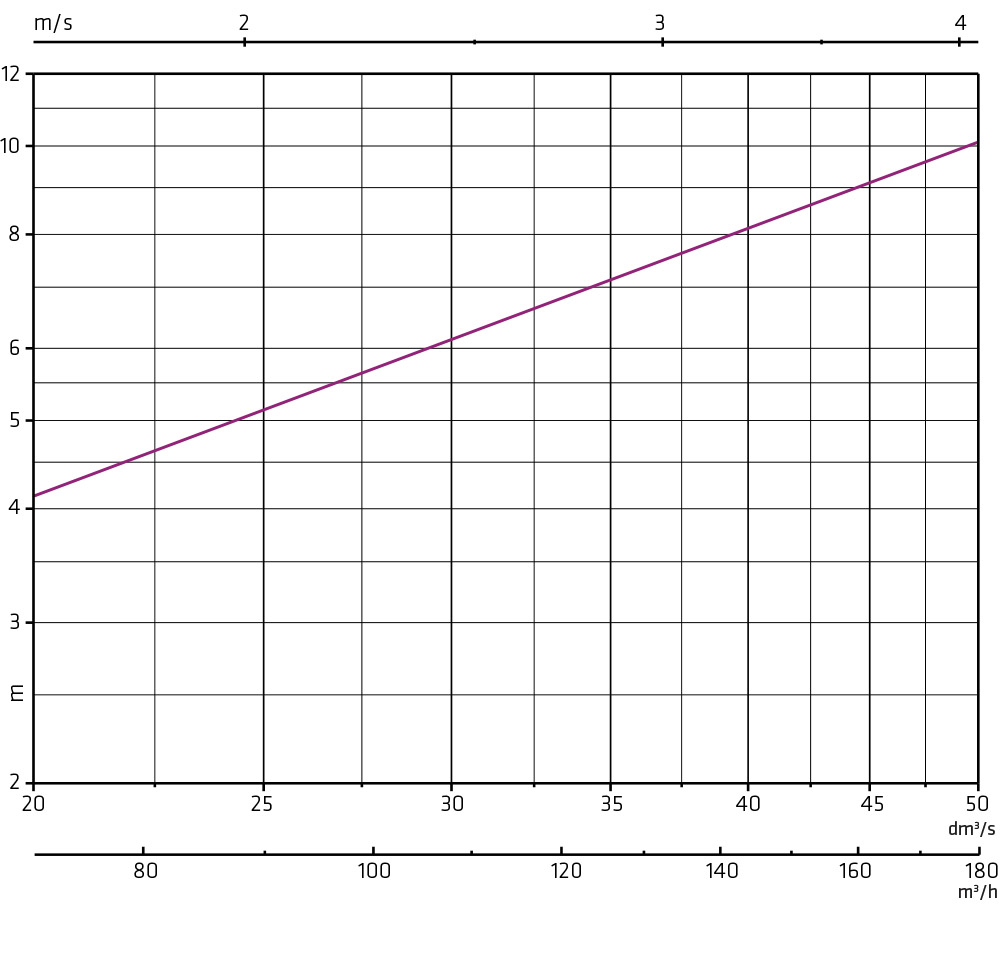

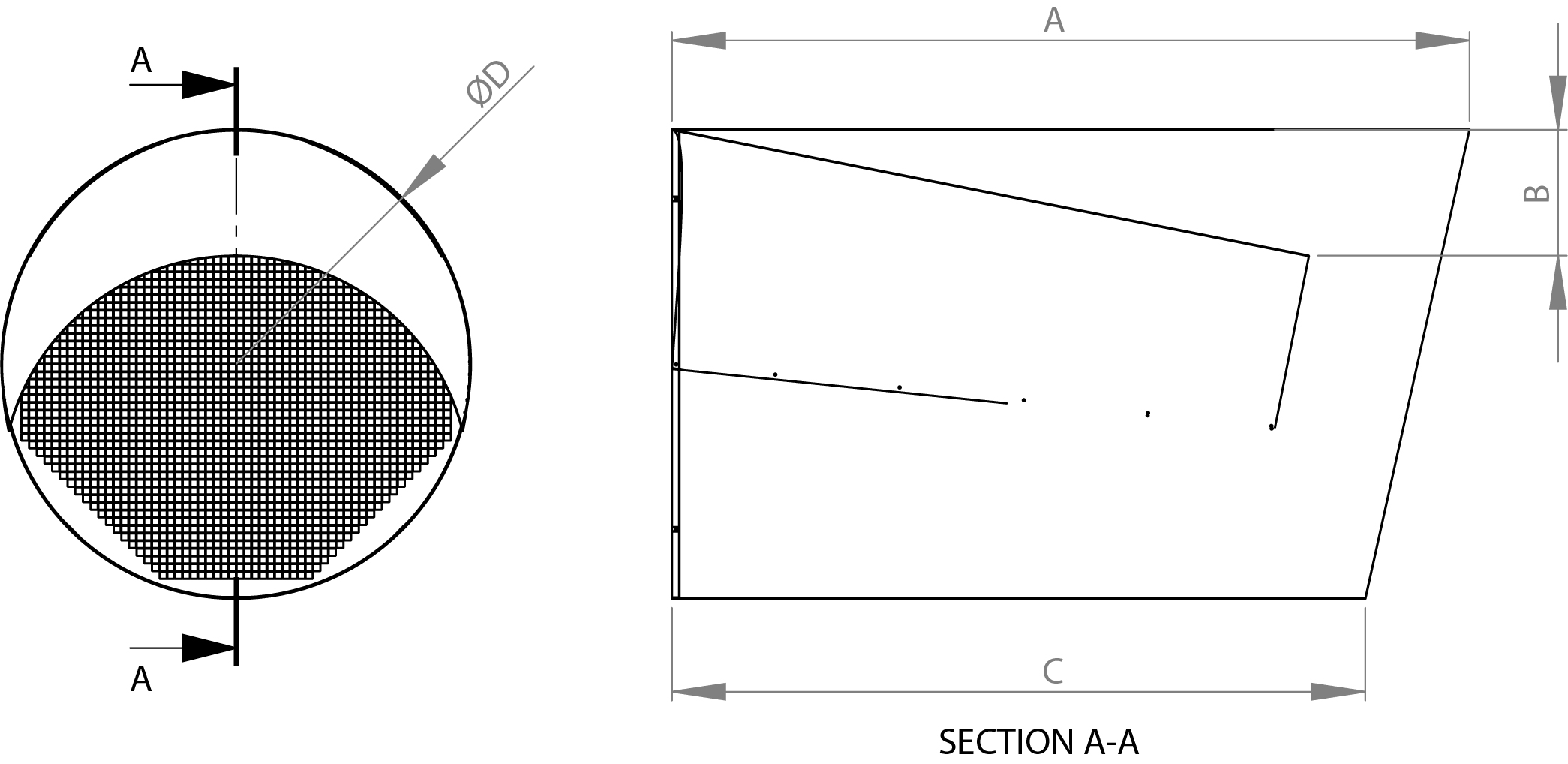

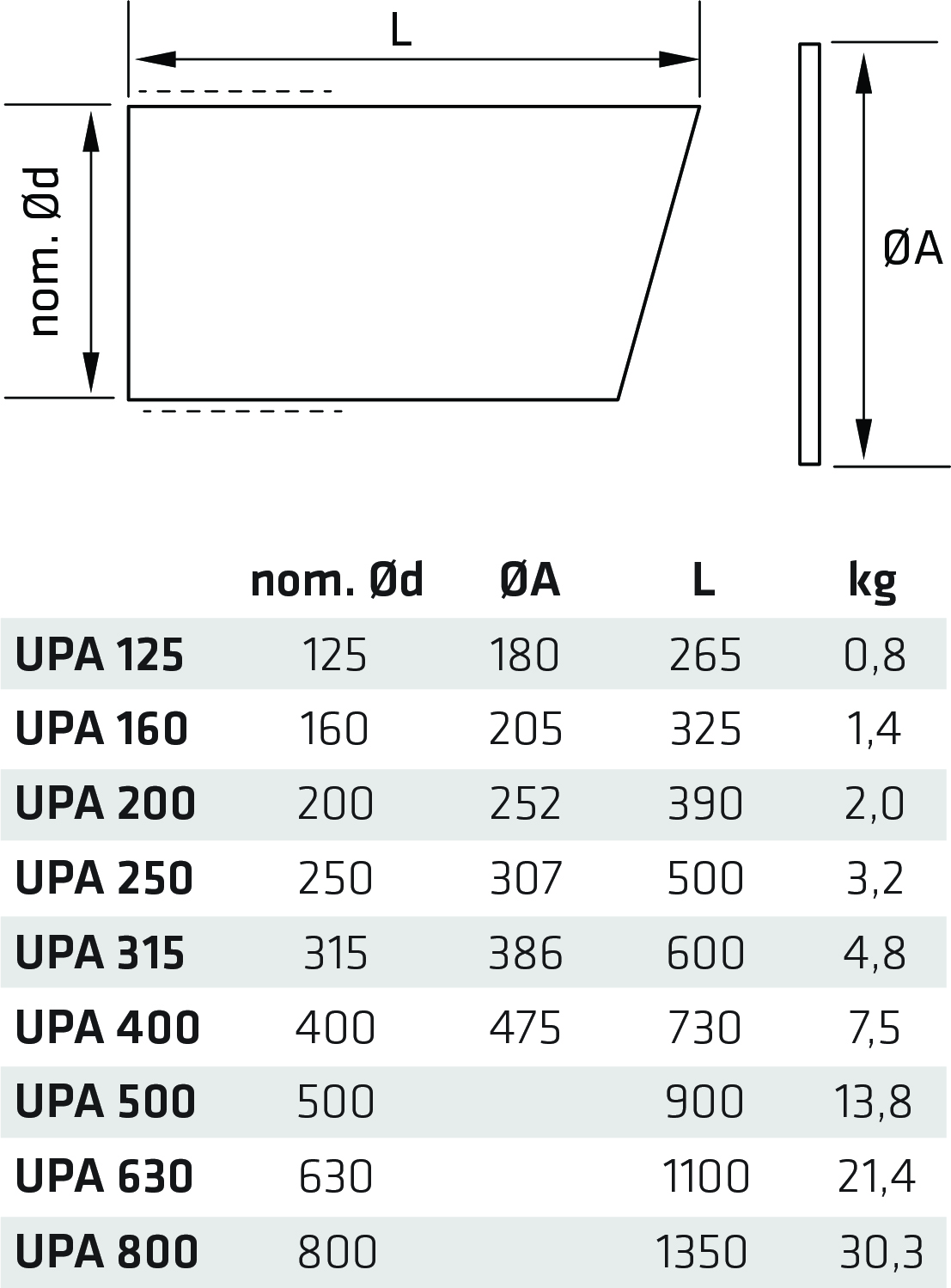

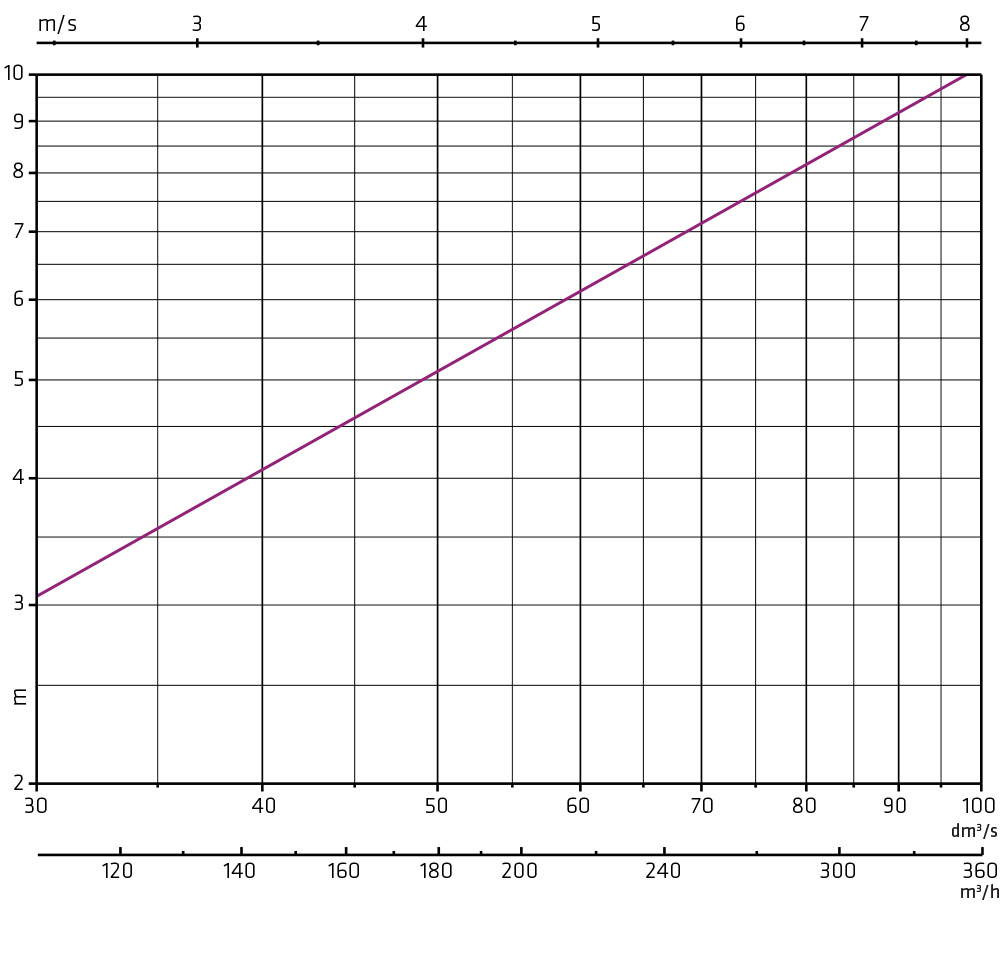

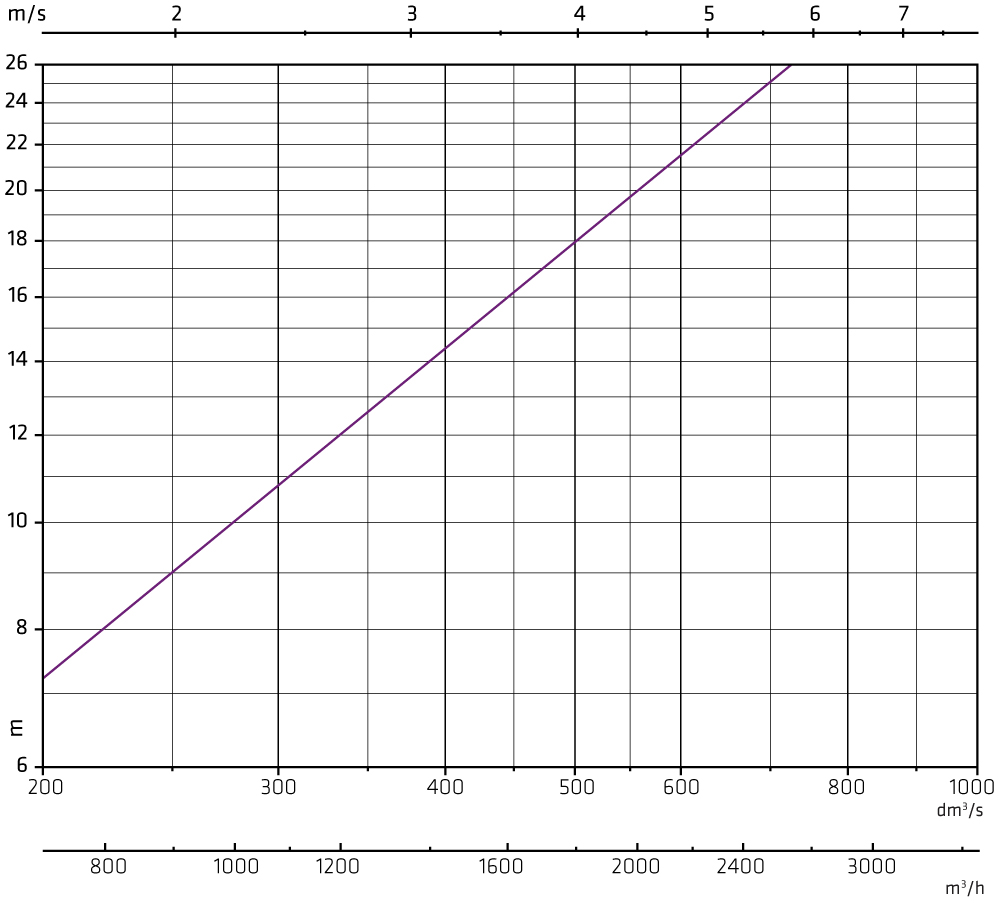

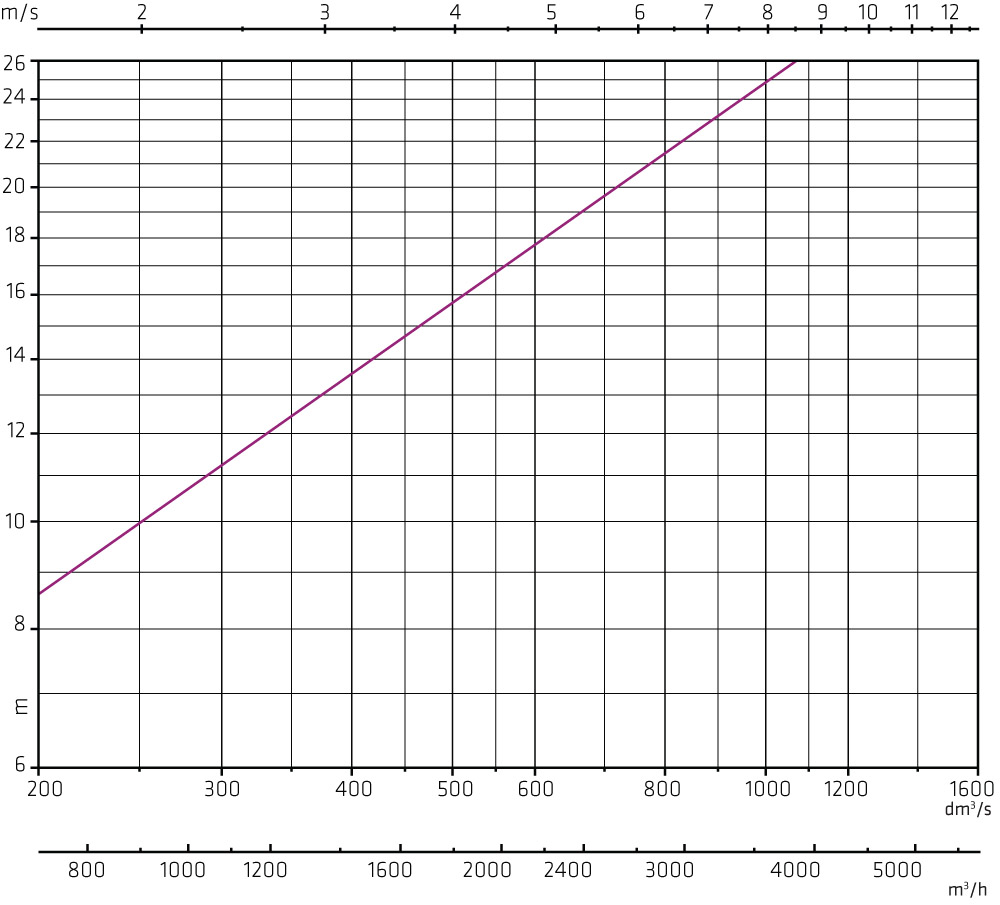

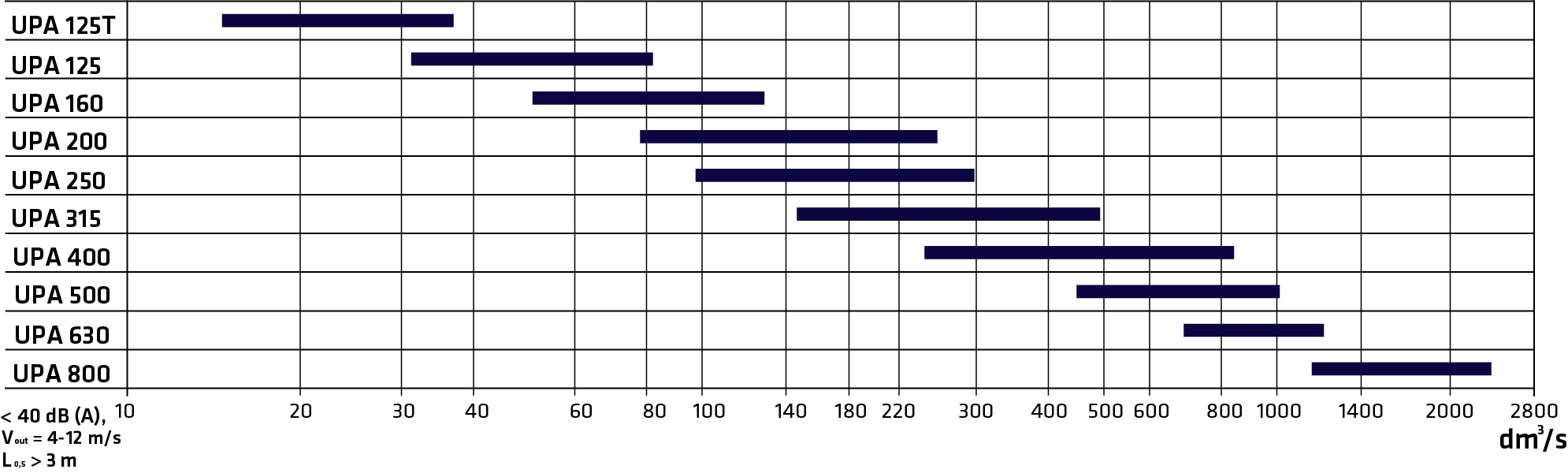

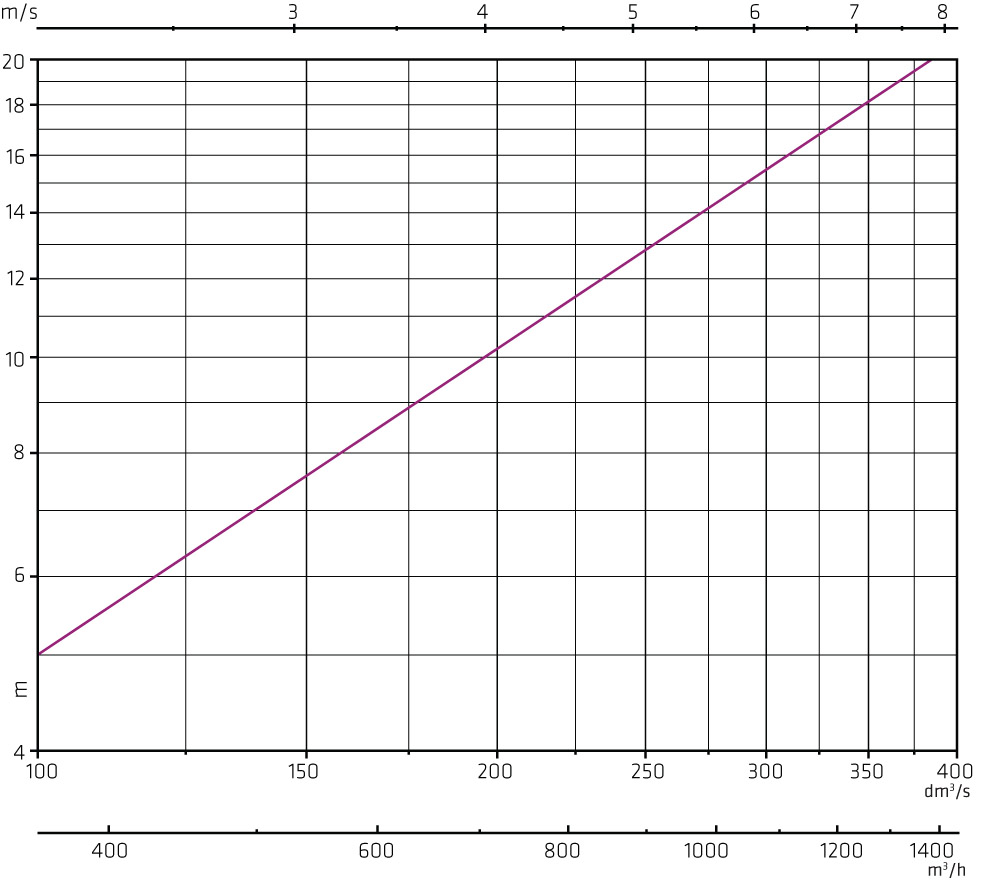

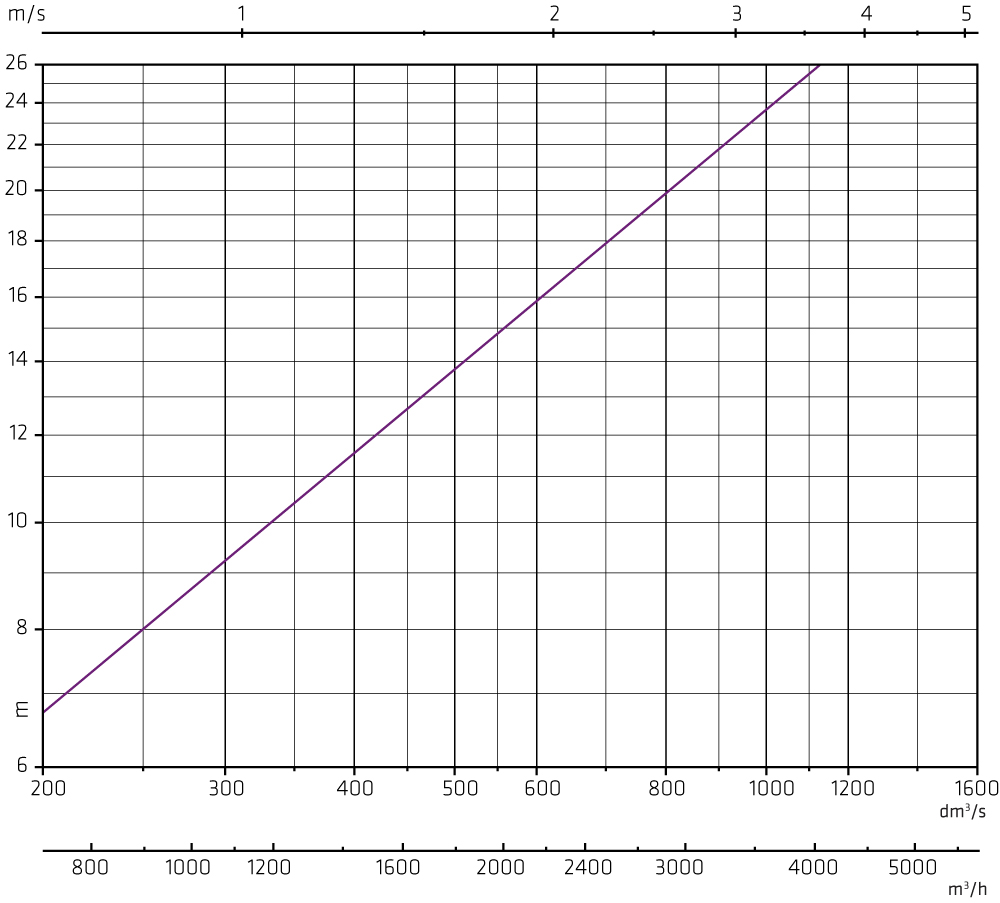

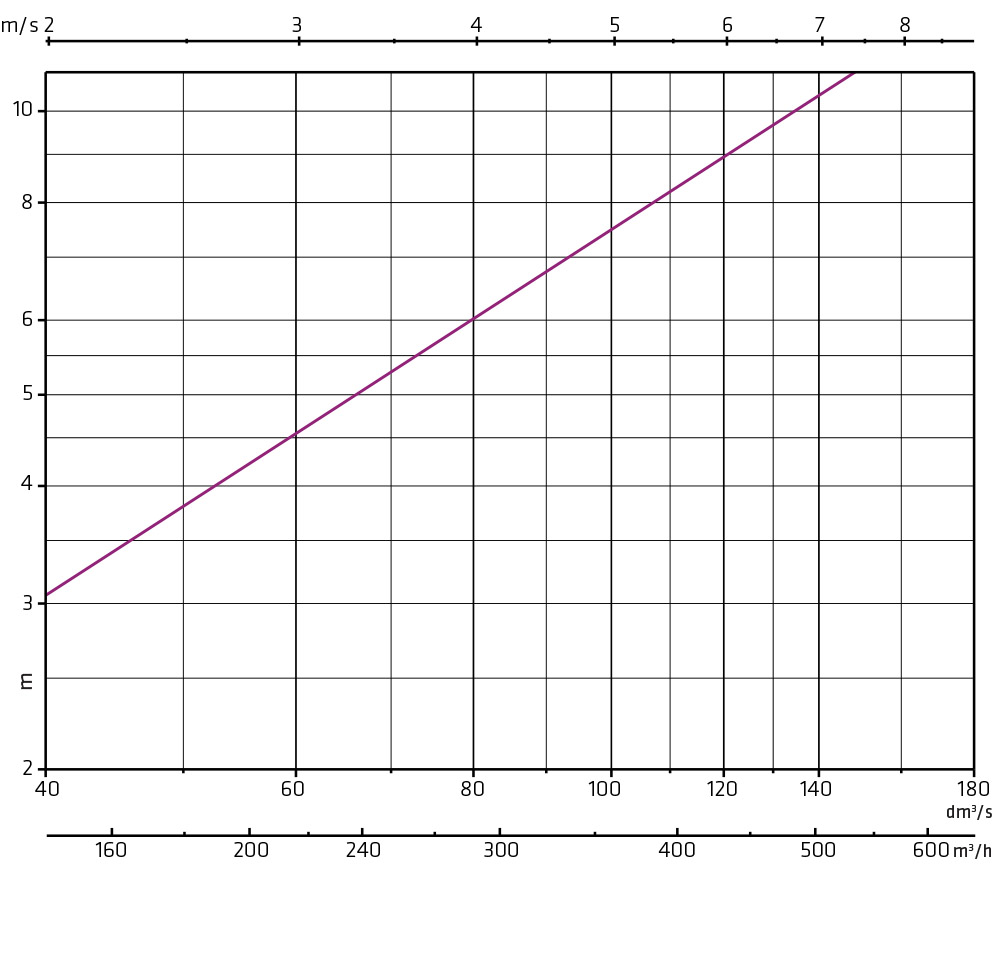

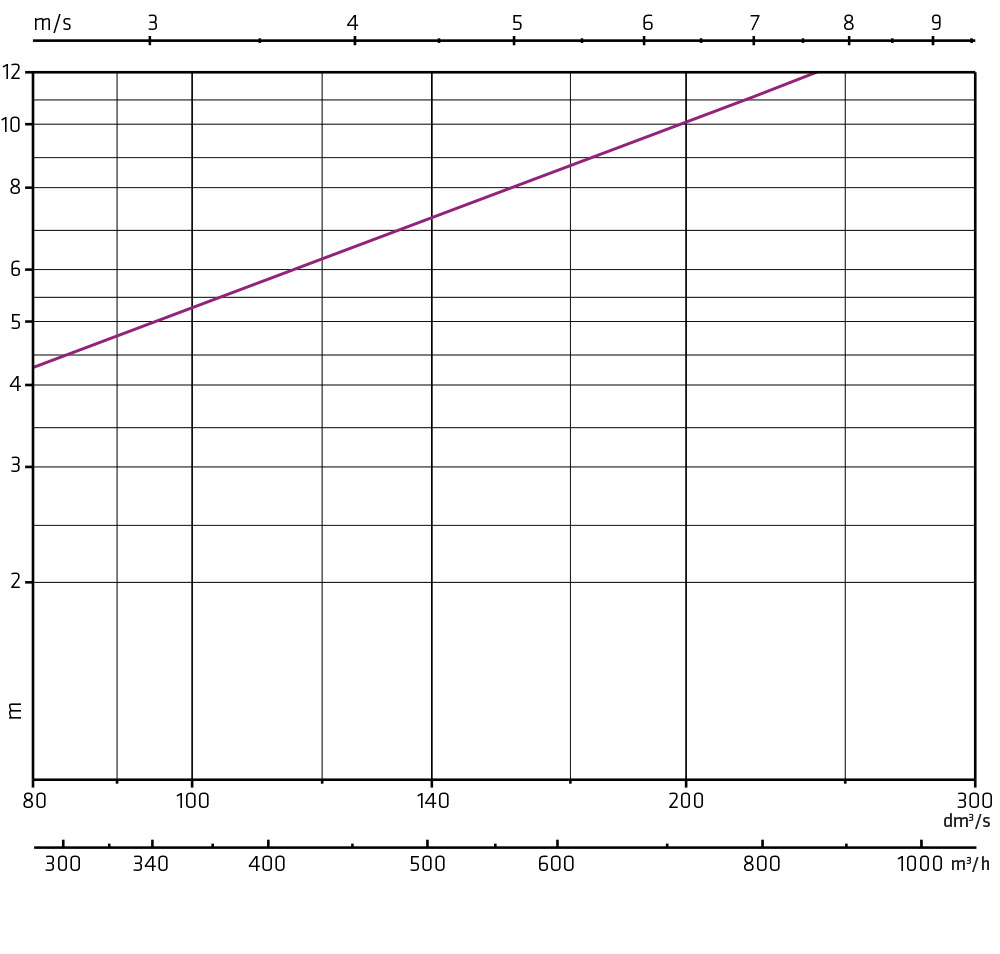

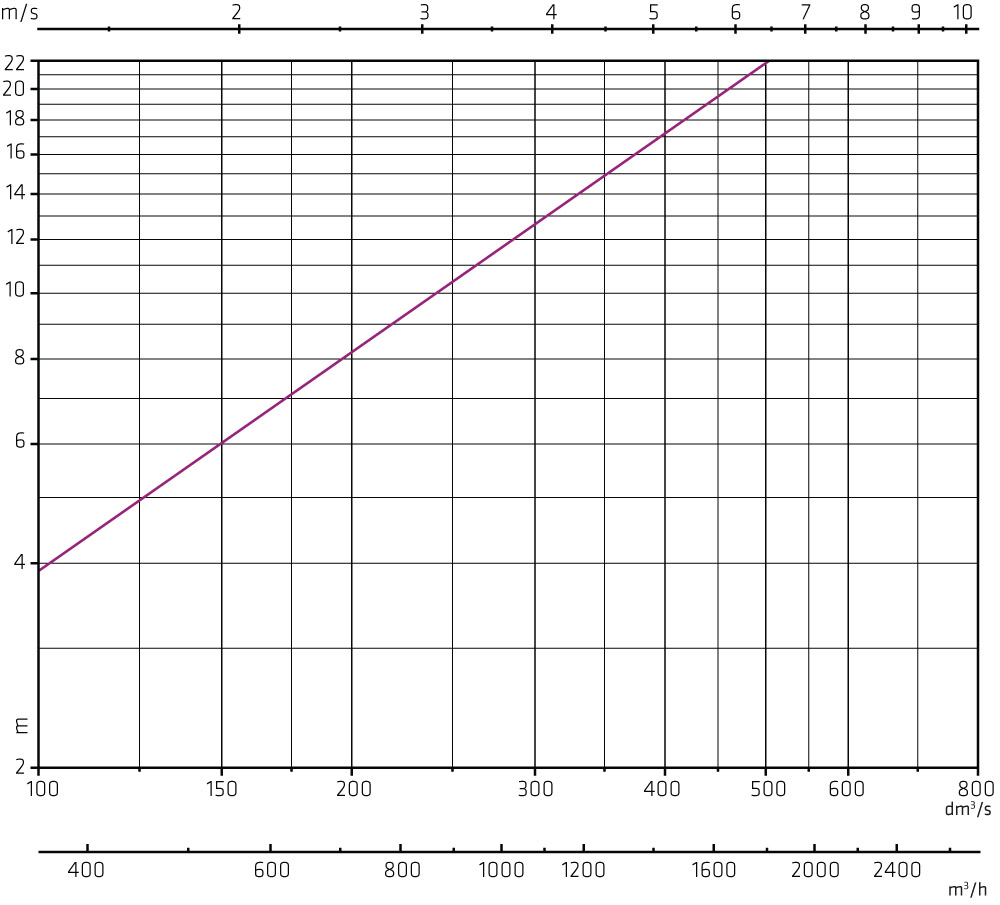

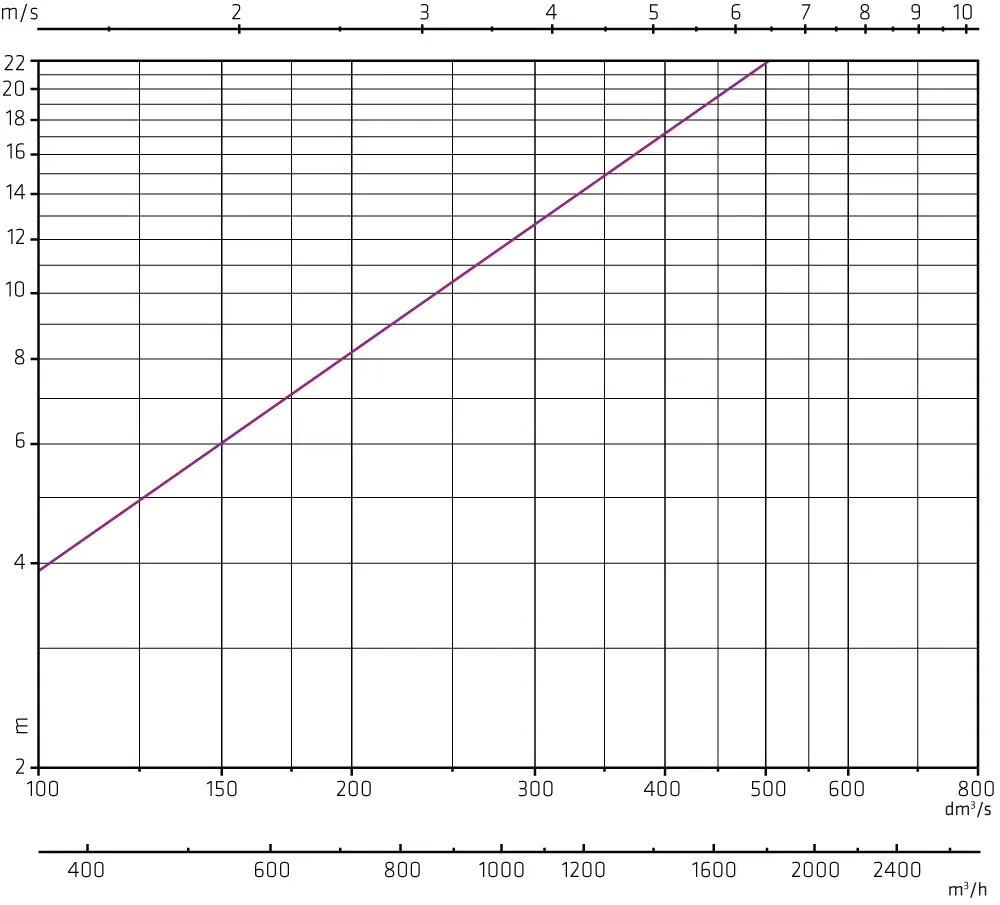

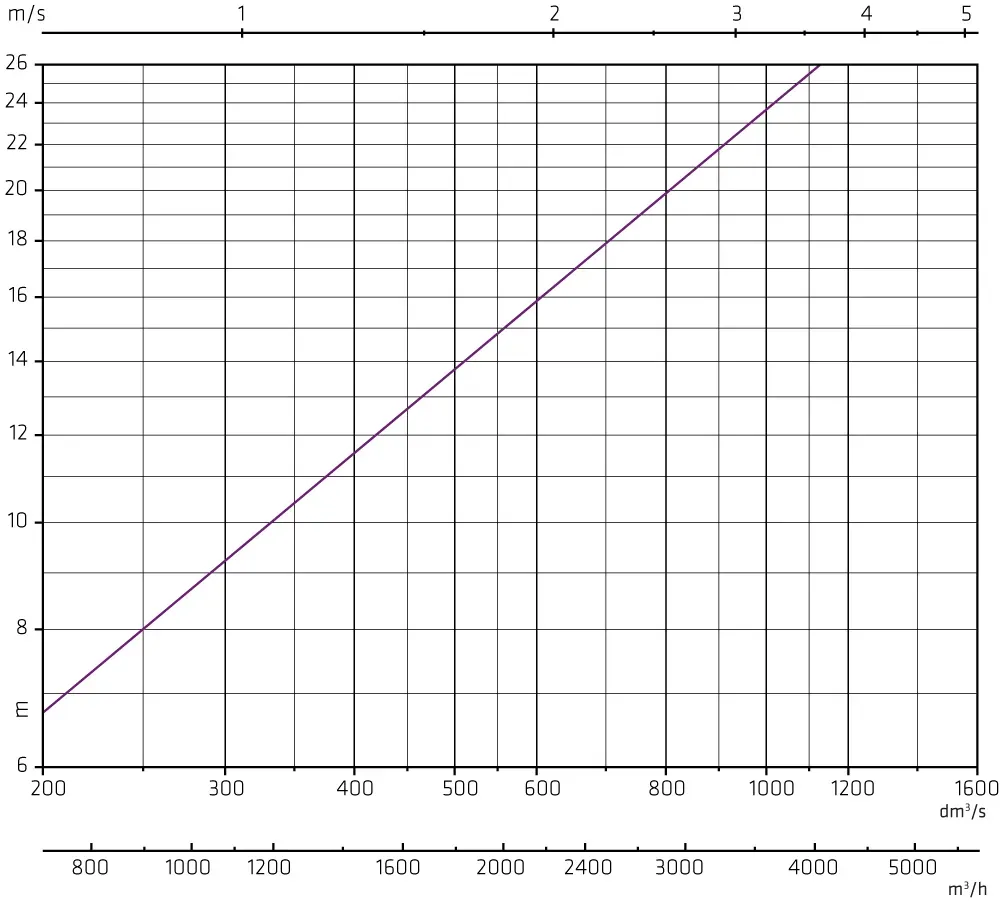

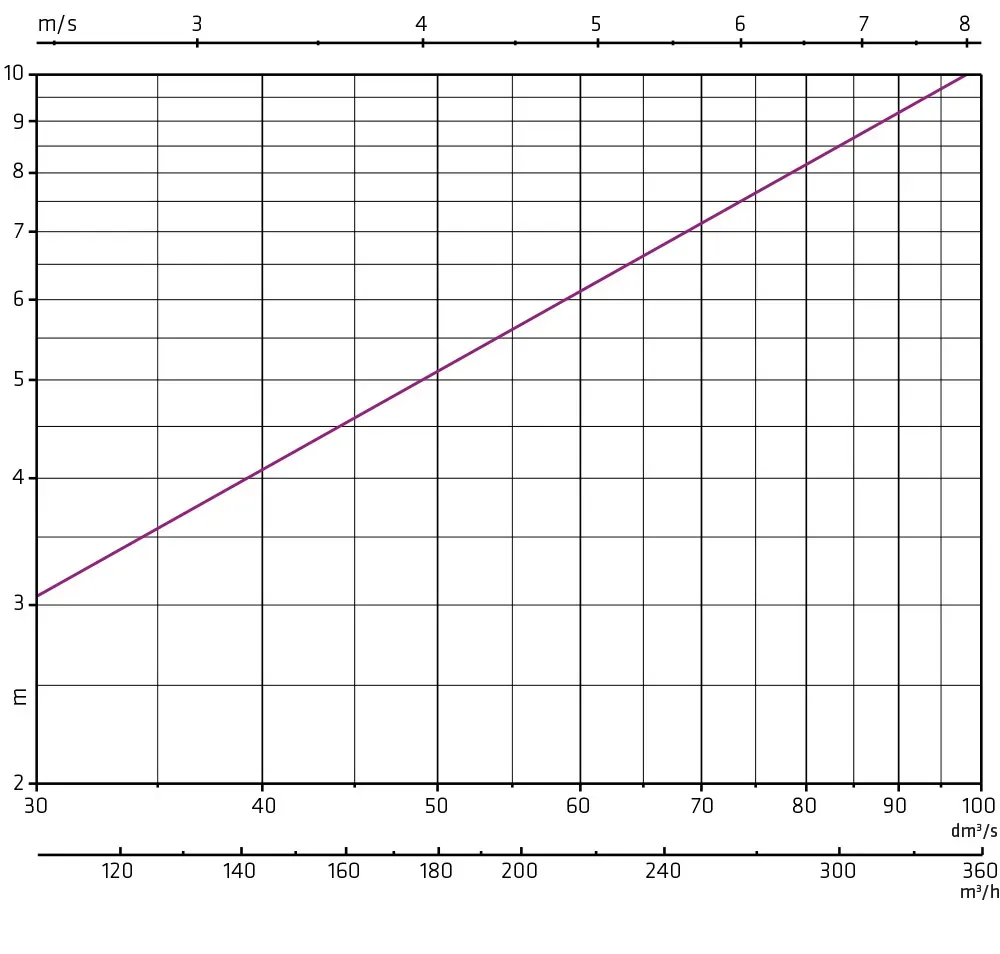

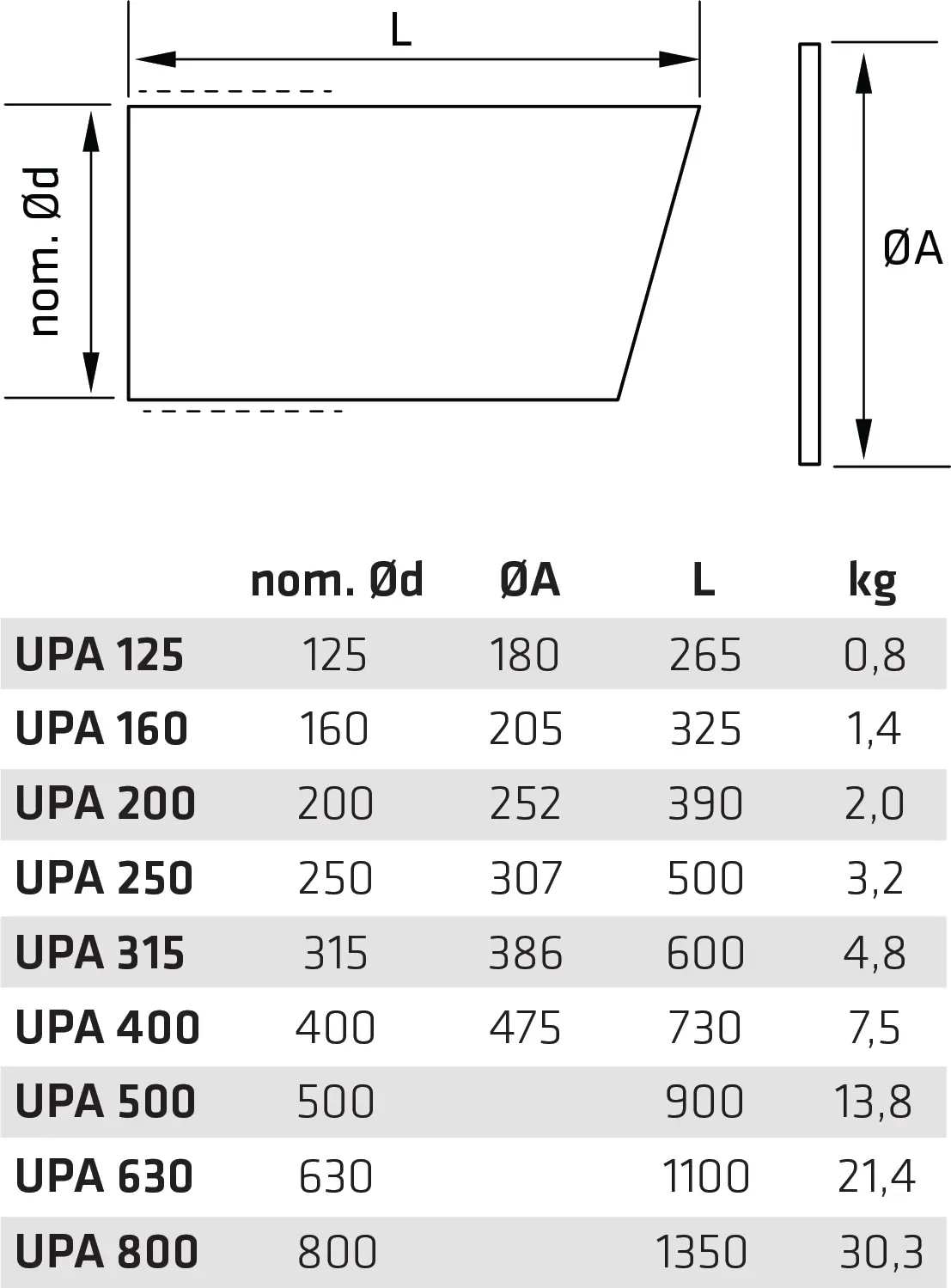

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Připojovací rozměr | Ø 125–800 mm |
| Průtok vzduchu | 15–2 300 l/s (54–8 280 m³/h) |
| Povrchová úprava | korozní kategorie C4 |
| Standardní barva | ocelově šedá RAL 9023+9007 |
| Příslušenství | montážní rám (frame) pro snadnou instalaci |
Materiály a barvy
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| 8825014 | UPA 125 · Ø 125 | 1 795 Kč | |
| 8825015 | UPA 160 · Ø 160 | 1 950 Kč | |
| 8825016 | UPA 200 · Ø 200 | 2 265 Kč | |
| 8825027 | UPA 250 · Ø 250 | 2 415 Kč | |
| 8825028 | UPA 315 · Ø 315 | 3 275 Kč | |
| 8825029 | UPA 400 · Ø 400 | 3 825 Kč | |
| 8825034 | UPA frame 125 · pro UPA 125 | 700 Kč | |
| 8825035 | UPA frame 160 · pro UPA 160 | 775 Kč | |
| 8825036 | UPA frame 200 · pro UPA 200 | 940 Kč | |
| 8825030 | UPA frame 250 · pro UPA 250 | 1 175 Kč | |
| 8825031 | UPA frame 315 · pro UPA 315 | 1 640 Kč | |
| 8825032 | UPA frame 400 · pro UPA 400 | 2 185 Kč |
