Hybridní venkovní prvek · nasávání + výfuk
Dva prvky na fasádě? Stačí jeden.

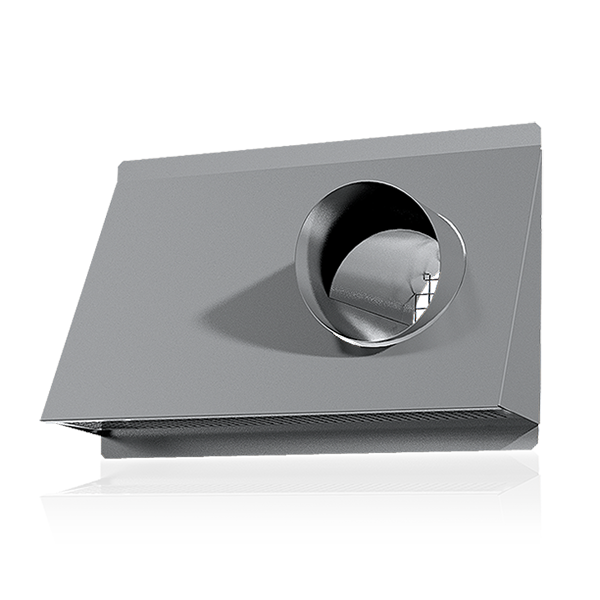

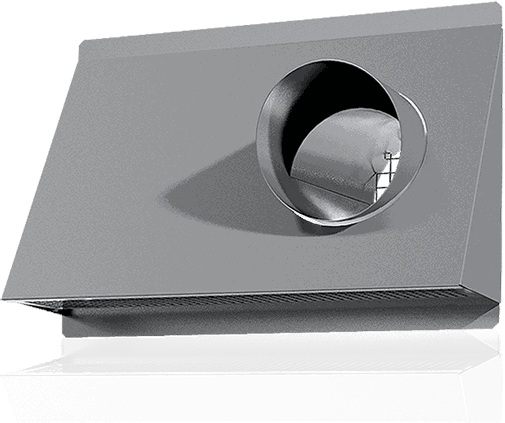

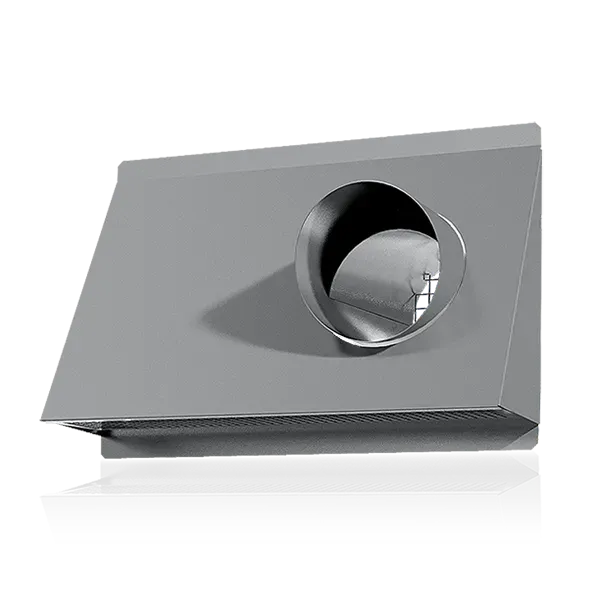

Hybridní prvek UPSI kombinuje nasávání čerstvého vzduchu a výfuk odpadního vzduchu v jednom kompaktním celku. Konstrukce a vysoká výfuková rychlost UPSI zabraňují smíchání čerstvého a odpadního vzduchu. UPSI je malý, nízký a nenápadný – bez kompromisů ve výkonu.
Návrh a BIM

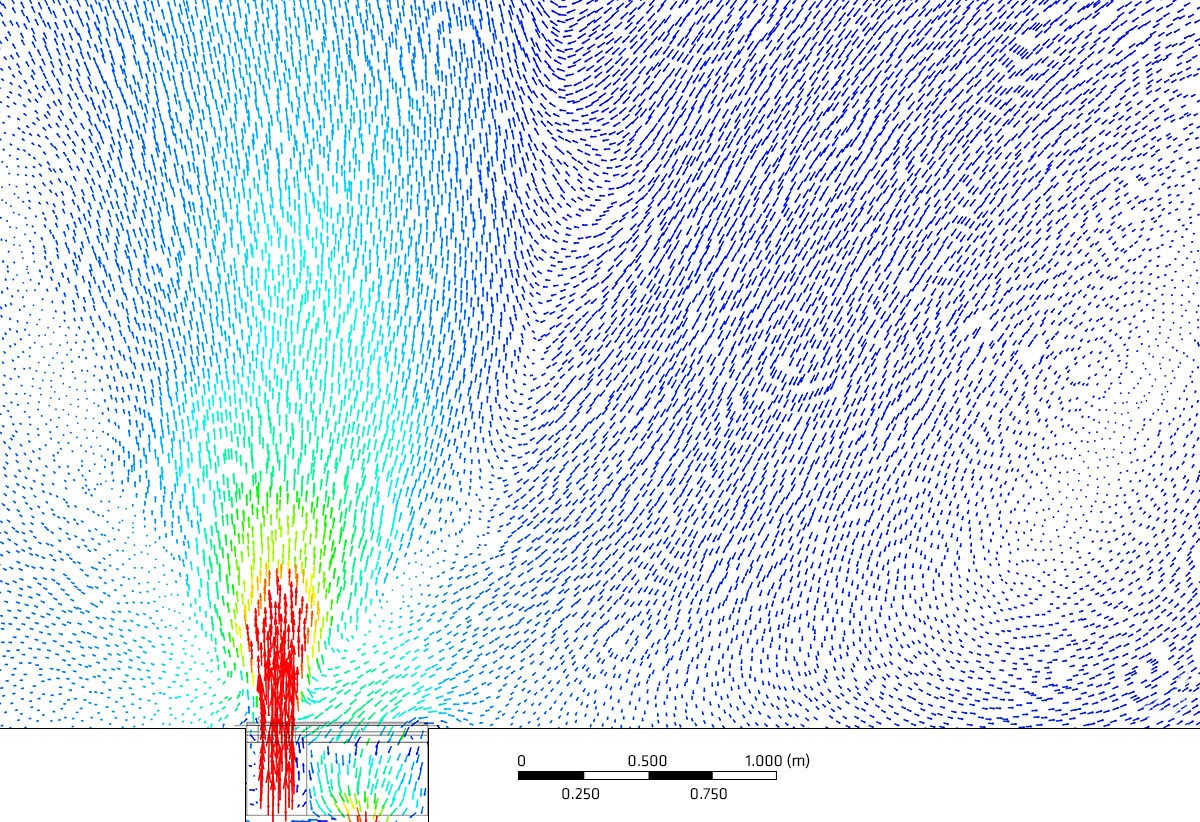

Nasávání čerstvého vzduchu je opatřeno ochrannou mřížkou, která udržuje přívodní stranu čistou. Výfuková tryska je konstruována pro urychlení proudu a rovněž opatřena mřížkou. UPSI je co nejmenší, nejnižší a nejnenápadnější – bez kompromisů ve výkonu. Pro dosažení nejlepšího vzhledu je UPSI k dispozici v jakékoli barvě RAL dle návrhu architekta; standardní barvou je ocelově šedá RAL 9023+9007. Vyrábí se s výfukem vpravo (R), nebo vlevo (L). Potrubí nasávání čerstvého vzduchu Ø 160–250 mm. Dlouhý a úzký obraz proudění UPSI zabraňuje směšování nasávaného a odváděného vzduchu.
Technické podklady

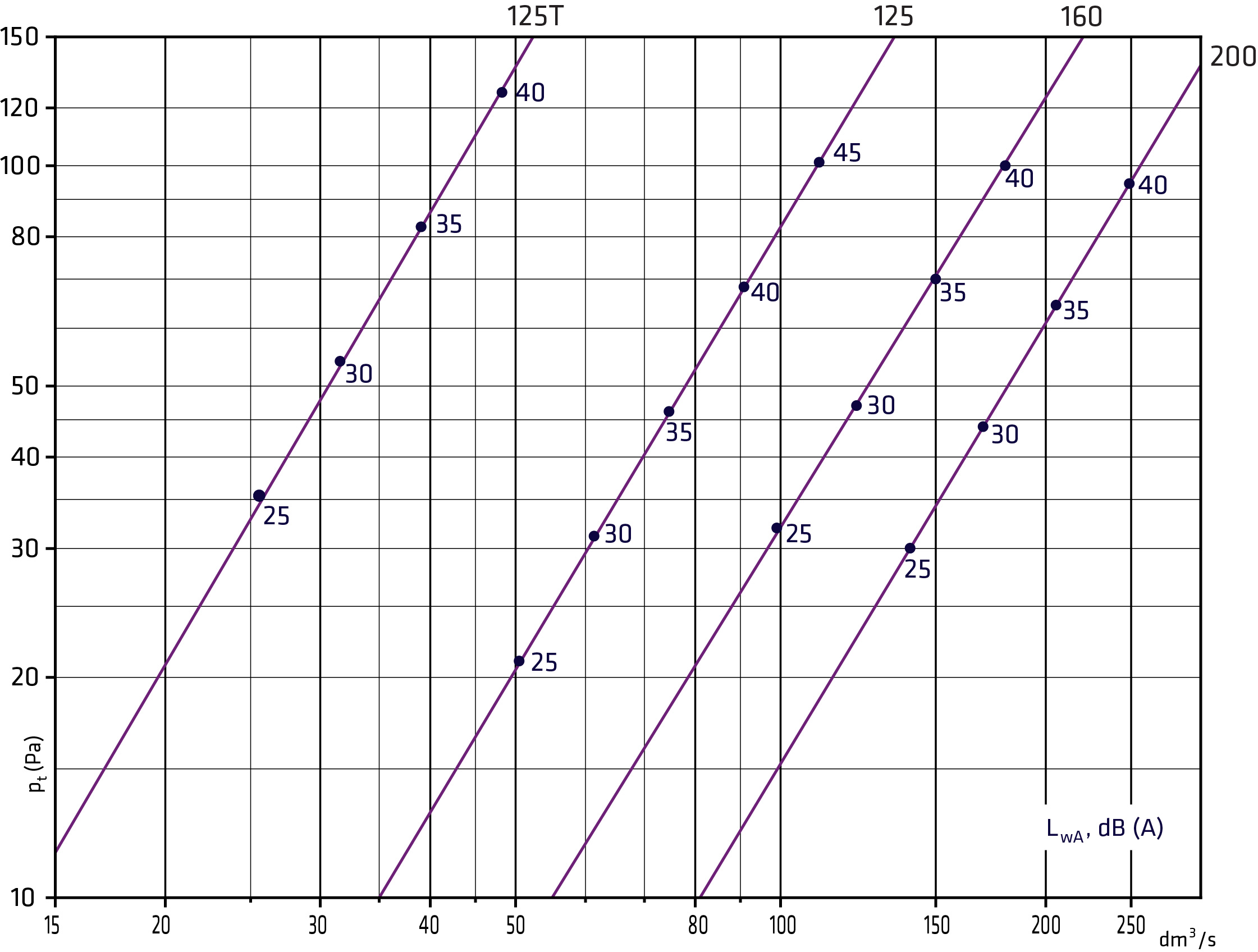

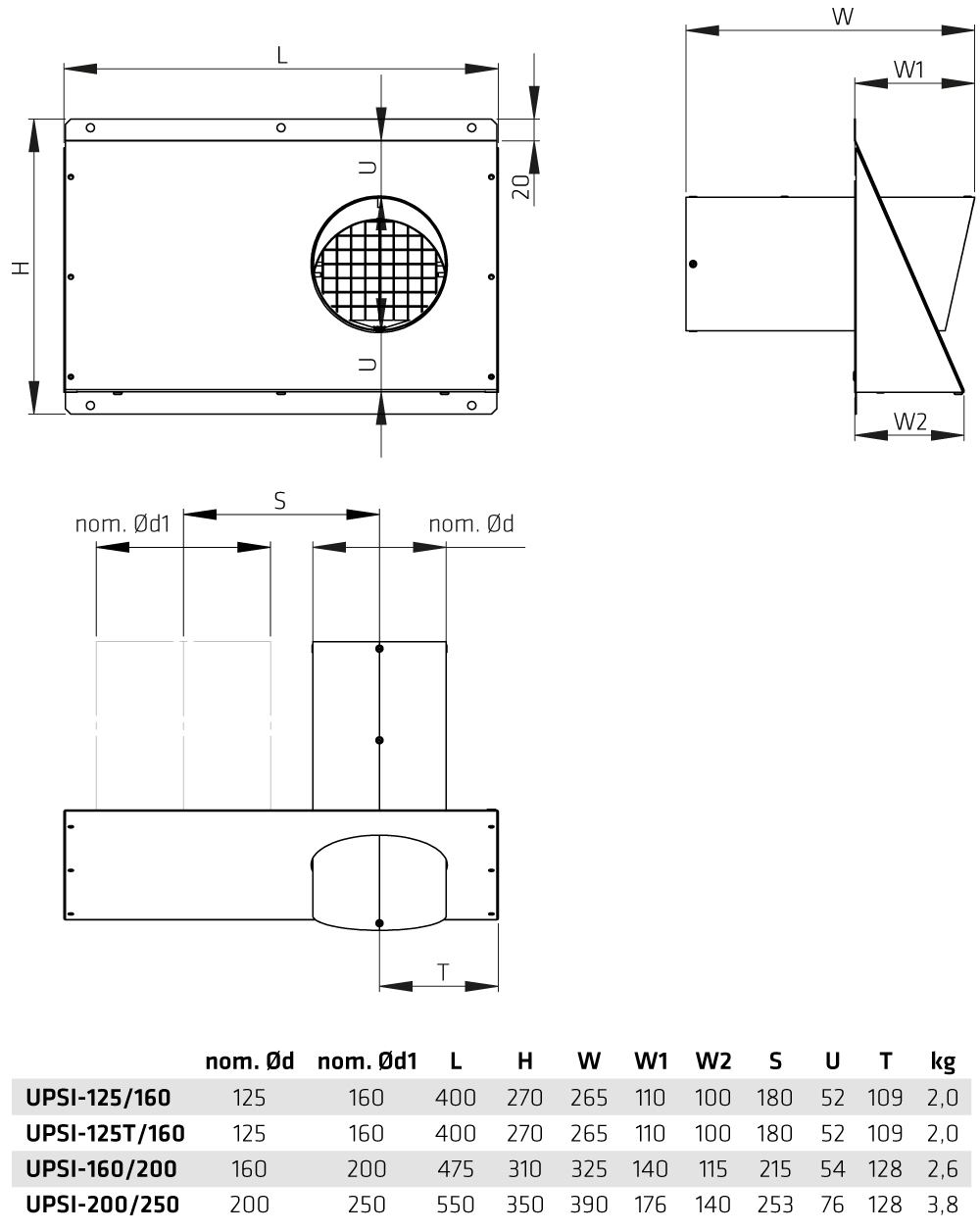

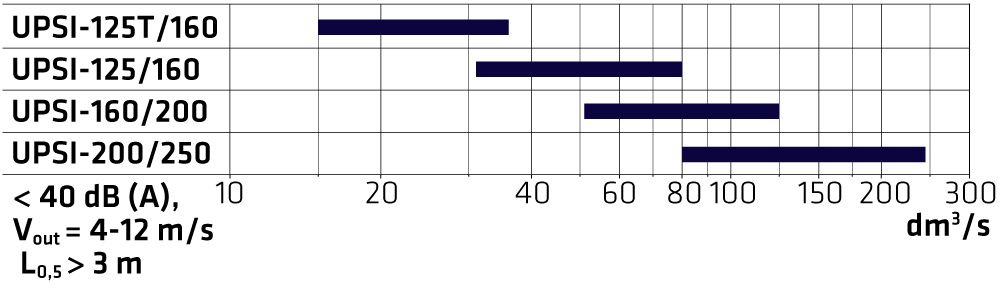

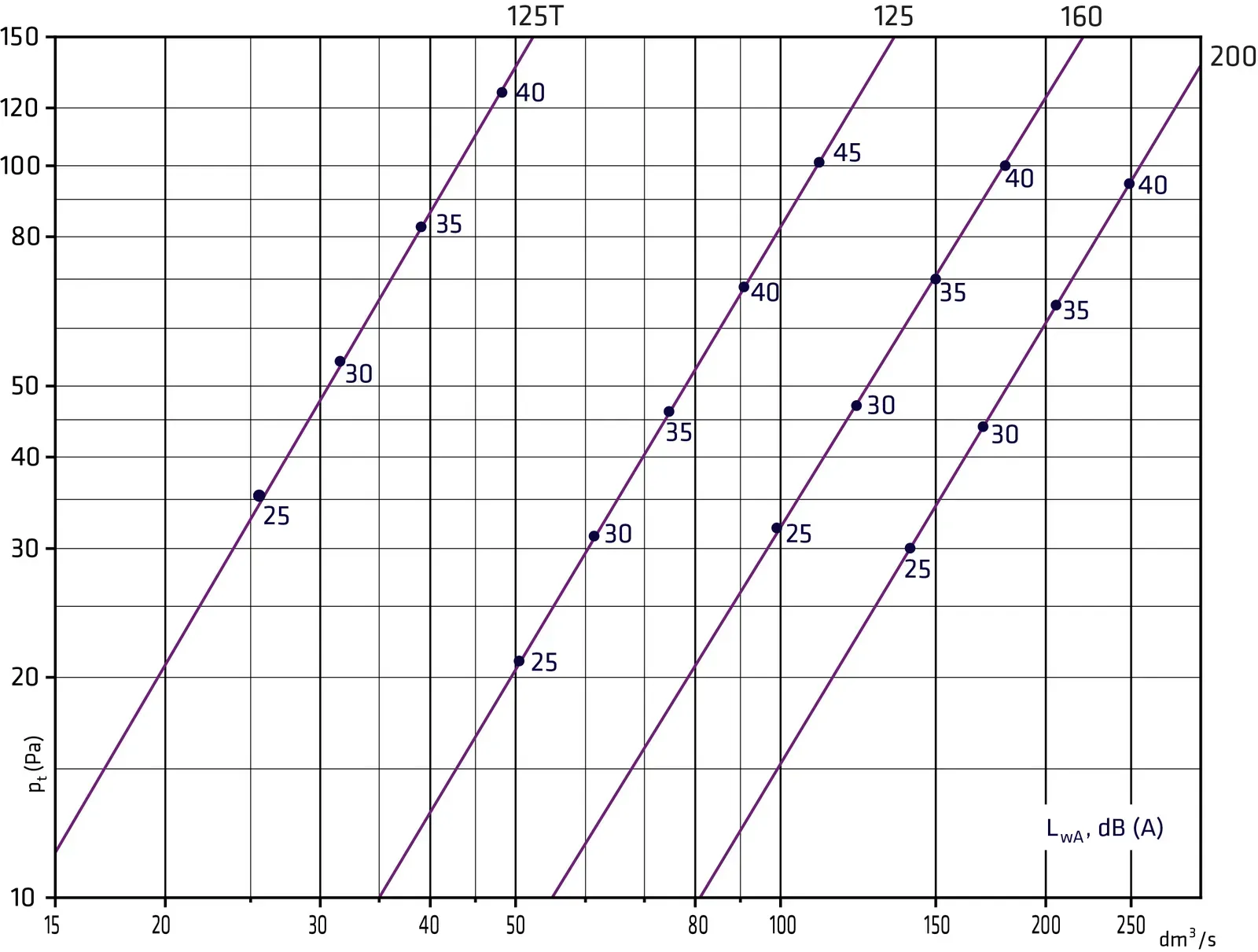

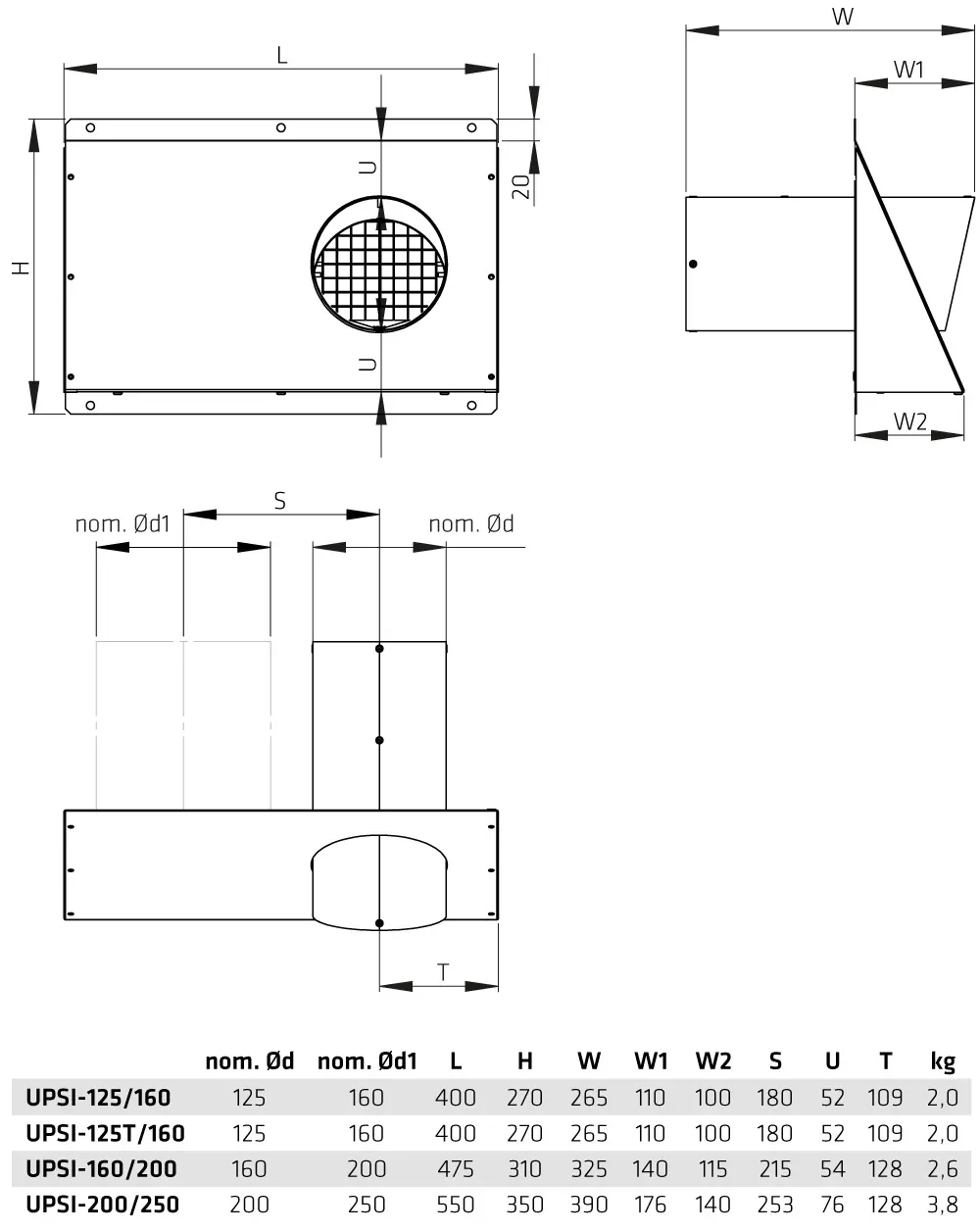

Akustické křivky, rozměry, rychlý výběr a obraz proudění od výrobce.
Technické parametry
| Potrubí – čerstvý vzduch | Ø 160–250 mm |
| Potrubí – odpadní vzduch | Ø 125–200 mm (dle velikosti) |
| Provedení | R (výfuk vpravo) / L (výfuk vlevo), varianta W |
| Standardní barva | ocelově šedá RAL 9023+9007, jiné RAL na přání |
Materiály a barvy
Ceník
| Kód | Provedení | MOC bez DPH | |
|---|---|---|---|
| 8825017 | UPSI-L 125/160 · výfuk vlevo | 3 275 Kč | |
| 8825018 | UPSI-R 125/160 · výfuk vpravo | 3 275 Kč | |
| 8825020 | UPSI-L 160/200 · výfuk vlevo | 3 425 Kč | |
| 8825019 | UPSI-R 160/200 · výfuk vpravo | 3 425 Kč | |
| 8825046 | UPSI-L 200/250 · výfuk vlevo | 5 890 Kč | |
| 8825045 | UPSI-R 200/250 · výfuk vpravo | 5 890 Kč | |
| 88250177 | UPSI-L 125/160 W · 450×270×100 | 3 835 Kč | |
| 88250188 | UPSI-R 125/160 W · 450×270×100 | 3 835 Kč | |
| 88250200 | UPSI-L 160/200 W · 600×310×115 | 4 010 Kč | |
| 88250199 | UPSI-R 160/200 W · 600×310×115 | 4 010 Kč |
